Manuale Caldaia Euroterm SIMPLEX 20 S – Guida Completa
La caldaia stagna Euroterm SIMPLEX 20 S è una caldaia nella quale si ha una combustione bilanciata da una ventola fumi chiamata anche estrattore. Ha minore efficienza energetica rispetto ad una caldaia a condensazione tuttavia tutta la combustione è controllata all’interno di un involucro chiamato camera di combustione.
Infatti le caldaie tradizionali non possono sfruttare tutto il calore sensibile, per evitare la corrosione della condensa. Il vapore acqueo generato dal processo di combustione viene quindi disperso in atmosfera attraverso il camino e con esso il calore latente associato.
Procedure Comuni
Per mantenere inalterate le caratteristiche di sicurezza, efficienza, affidabilità e rendimento che contraddistinguono l’apparecchio è necessario far eseguire la manutenzione con cadenza annuale. La manutenzione annuale è indispensabile per la sicurezza e la continuità di funzionamento.
Annualmente oppure all’inizio della stagione invernale
- Controllare regolarmente la pressione mostrata dal manometro.
- Controllare la carica delle batterie del termostato ambiente.
- Verificare che la pressione dell’impianto di riscaldamento sia tra 1 e 1, 5 bar.
- Contatta personale qualificato per effettuare la manutenzione e la pulizia.
Verificare la pressione dell’impianto di Riscaldamento
Almeno a cadenza trimestrale verificate che la pressione dell’impianto sia corretta, la pressione deve essere compresa tra 1bar e 2bar. Verificate la stessa anche d’estate perchè la caldaia utilizza l’acqua del radiatore (solo in circolazione interna) come vettore per scaldare l’acqua calda sanitaria. In caso di bassa pressione, la caldaia è dotata di un flussostato che interrompe la produzione di riscaldamento o acqua calda sanitaria.
E’ bene però tener presente che considerata l’età media di questa classe di apparecchi, il flussostato in caso di ritardo nella verifica potrebbe portare la caldaia a fare rumori forti e potrebbe danneggiarsi. Ricordarsi dunque di utilizzare il rubinetto di riempimento, lo trovate sotto l’apparecchio di colore verde. Apritelo e verificate che la lancetta della pressione raggiunga 1,5bar successivamente richiudetelo.
Impostazioni di Temperatura Efficaci per la Caldaia Euroterm SIMPLEX 20 S
Per sfruttare al meglio la caldaia Euroterm SIMPLEX 20 S, è fondamentale comprendere come regolare le temperature in modo efficace. Questo non solo ottimizza il comfort domestico, ma aiuta anche a prevenire l’accumulo di calcare.
Focus sulla Regolazione delle Temperature:
- Temperatura Riscaldamento: Attenzione a regolare la temperatura del radiatore, non quella ambiente.
- Temperatura ACS: Una temperatura più bassa dell’ACS riduce il rischio di calcificazione.
Fai-da-Te: Sostituzione di Filtri e Soffioni Doccia
Scopri come sostituire facilmente i filtri rompigetto e i soffioni della tua doccia per prevenire l’accumulo di calcare. Questa manutenzione semplice può evitare problemi di surriscaldamento e difficoltà nell’estrazione dei filtri, garantendo il corretto funzionamento della caldaia Euroterm SIMPLEX 20 S.
Preparare la Caldaia per le Vacanze
Prima di partire per le vacanze, è essenziale prendere precauzioni per assicurare la sicurezza e l’efficienza della tua caldaia Euroterm SIMPLEX 20 S. Anche i modelli più recenti non sono esenti da possibili perdite.
Ecco alcune misure consigliate:
- Chiudi il contatore dell’acqua sanitaria per evitare possibili perdite d’acqua.
- Chiudi il contatore del gas per prevenire problemi di sicurezza.
- Spegne il generatore di calore per ridurre il consumo energetico e aumentare la sicurezza.
Al tuo ritorno, ripristina tutte queste impostazioni nell’ordine inverso. Dovrai probabilmente riarmare il generatore di calore per risolvere eventuali errori di mancata accensione dovuti allo spegnimento.
Queste semplici azioni ti permetteranno di goderti le tue vacanze con maggiore serenità, sapendo che la tua casa e la tua caldaia sono sicure.
Informazioni generali per l’utilizzo
Per mantenere inalterate le caratteristiche di sicurezza, efficienza, affidabilit à e rendimento che contraddistinguono l’apparecchio è necessario far eseguire la manutenzione con cadenza annuale. la manutenzione annuale è indispensabile per la validit à della garanzia convenzionale Euroterm.
Circa l’uso di energia elettrica
- Non toccare l’apparecchio con parti bagnate e o umide e o a piedi nudi
- Non tirare i cavi elettrici
- Non lasciare esposto l’apparecchio ad agenti atmosferici pioggia, sole, ecc. a meno che non sia espressamente previsto.
- In caso di danneggiamento del cavo, spegnere l’apparecchio e rivolgersi esclusivamente a personale professionalmente qualificato per la sostituzione dello stesso.
Nel caso di odore di gas
- Non azionare interruttori elettrici, il telefono e qualsiasi altro apparecchio che possa generare scariche elettriche o scintille.
- Aprire immediatamente porte e finestre per creare un ricambio di aria che possa pulire velocemente il locale.
- Chiudere i rubinetti del gas.
- Chiedere l’immediato intervento di personale professionalmente qualificato.
Attenzione !
I Contatti termostato della caldaia SIMPLEX 20 S sono ad alta tensione. Le operazioni sul collegamento termostato devono essere sempre eseguite da tecnico qualificato !
Componenti e ricambi della Caldaia Euroterm SIMPLEX 20 S

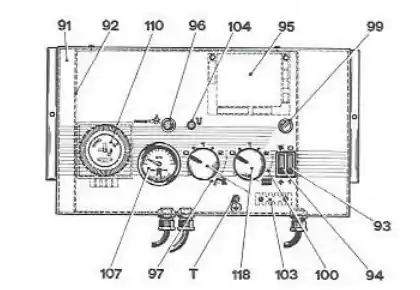

Pannello Comandi
{field 12}
Il pannello comandi permette di regolare le temperature della caldaia Euroterm Simplex 20 S e di avere una panoramica dei parametri fondamentali della caldaia:
- Il pulsante di accensione : Permette di mettere in moto la caldaia
- Il pulsante di Estate/Inverno : Permette di scegliere se far fare alla caldaia solo l’acqua calda sanitaria oppure anche il riscaldamento.
- Le due manopole permettono di:
- Manopola della temperatura ACS : Vi Permette di regolare l’acqua calda sanitaria. Suggeriamo una temperatura bassa per evitare la calcificazione dello scambiatore
- Manopola della temperatura Riscaldamento : Con questa manopola regolate la temperatura dei radiatori.
- Il Termometro : Questo componente misura la temperatura del primario, lo vedrete dunque salire anche in estate quando la caldaia stà producendo acqua calda sanitaria.
- L’idrometro : Misura la pressione dell’impianto, questa lancetta deve essere sempre a 1,5bar per funzionare correttamente.
I Componenti dietro al pannello comandi sono analogici, consistono di una piccola scheda a relais non più in produzione, le manopole invece sono collegate a dei termostati.
Valvola Deviatrice Giannoni Tipo F
La Valvola Deviatrice Giannoni Tipo F è un componente essenziale per la caldaia Euroterm SIMPLEX 20 S. Si tratta di una valvola pressostatica a membrana che si attiva con l’apertura del rubinetto, permettendo alla caldaia di rilevare la richiesta di acqua calda sanitaria. Questa valvola è sensibile a sporco e fanghi provenienti dall’impianto di riscaldamento a radiatori o termosifoni, rendendo cruciale l’uso di un filtro magnetico defangatore per prevenire guasti. Un problema comune con questa valvola si verifica negli edifici più alti, dove la pressione dell’acquedotto potrebbe non essere sufficiente per la sua attivazione. Per ovviare a ciò, si consiglia di mantenere sempre puliti i rompigetto e il soffione della doccia, assicurando così una pressione adeguata per il funzionamento ottimale della valvola.
Scambiatore Primario
Lo scambiatore primario della caldaia Euroterm SIMPLEX 20 S è progettato per massimizzare l’efficienza termica. Realizzato in rame, offre un’elevata superficie di scambio termico, garantendo prestazioni ottimali.
Un elemento chiave è il sensore di sovratemperatura, strategicamente posizionato per monitorare le condizioni di lavoro e prevenire situazioni critiche come l’ebolizione nei punti più caldi dello scambiatore.
È comune che i problemi di questo componente siano legati a ostruzioni delle tubature, che possono ridurre il flusso dell’acqua e causare rumori. In questi casi, è spesso necessario sostituire lo scambiatore.
Un suggerimento utile per la prevenzione dalla rottura è l’utilizzo di un Filtro Magnetico, che aiuta a prevenire ostruzioni nello scambiatore, un componente critico per l’efficienza dell’apparecchio.
Vaso di Espansione CIMM CP387
Il vaso di espansione CIMM CP387 è un componente cruciale per il mantenimento della pressione corretta nella caldaia Euroterm SIMPLEX 20 S. Questo modello, con il suo caratteristico colore rosso e attacco 3/4, è progettato per assicurare una performance duratura e affidabile.
Una corretta manutenzione del vaso di espansione è fondamentale per evitare aumenti di pressione significativi nel sistema. È raccomandato controllare e regolare la pressione del vaso a impianto scarico di pressione ad ogni intervento di manutenzione sulla caldaia.
I problemi più comuni legati a questo componente includono il danneggiamento della membrana interna o la perforazione dell’involucro metallico. Questi problemi possono portare a malfunzionamenti nel sistema di riscaldamento, per cui è importante un controllo regolare e tempestivo.
Spurgo Aria Automatico da 3/8
Lo spurgo aria automatico da 3/8 è un componente fondamentale nella caldaia Euroterm SIMPLEX 20 S per garantire l’eliminazione dell’aria presente nell’impianto di riscaldamento. Questo piccolo ma essenziale dispositivo ha un ruolo critico nel mantenere efficiente il sistema di riscaldamento.
Nonostante il suo costo contenuto, questo componente è vitale per assicurare che non ci sia aria intrappolata nell’impianto dei termosifoni, specialmente per quelli in alluminio, dove la presenza di aria può essere un problema frequente, soprattutto dopo lunghi periodi di inattività come durante l’estate.
La verifica della funzionalità e la sostituzione dello spurgo aria è sempre consigliata per prevenire problemi di circolazione all’inizio della stagione di riscaldamento. La sua efficienza è cruciale per il corretto funzionamento dell’intero sistema di riscaldamento domestico.
Scheda di Accensione e Rilevazione Brahma TM 31
La scheda TM 31 di Brahma rappresenta una soluzione avanzata per le caldaie a flusso bilanciato di tipo C a camera stagna. Gestisce in modo efficace l’intera camera di combustione, inclusi estrattore fumi e pressostato aria.
Questo modello si distingue per la sua interazione con il pressostato aria, offrendo controlli precisi attraverso contatti NC e NO. La diagnosi di eventuali malfunzionamenti richiede l’utilizzo del cercafase, essenziale per identificare problemi con l’estrattore o il pressostato.
In fase di accensione, la TM 31 verifica lo stato del pressostato aria e procede con l’attivazione dell’estrattore. Successivamente, gestisce l’apertura della valvola del gas e il processo di innesco, che può condurre a una stabile accensione o a un blocco di sicurezza.
Problemi noti includono rumori anomali dai relè, malfunzionamenti dei relè stessi, segni di bruciatura sulla scheda e odori forti, nonché problemi relativi all’estrattore fumi.
Cura dell’Estrattore Fumi
L’estrattore fumi è un componente chiave nella caldaia Euroterm SIMPLEX 20 S, responsabile per l’espulsione dei fumi di combustione. Problemi come il blocco della centrifuga o rumori anormali possono indicare la necessità di manutenzione. Una manutenzione accurata, eseguita da tecnici specializzati, include la pulizia del pressostato aria e delle palette della centrifuga, assicurando così il corretto funzionamento e la longevità dell’estrattore.
Investire nella cura regolare dell’estrattore fumi è vitale per il mantenimento della sicurezza e dell’efficienza della caldaia Euroterm SIMPLEX 20 S.
Pompa Grundfos UPS15/60
La pompa Grundfos UPS15/60 è un componente chiave per la circolazione efficiente dell’acqua nella caldaia SIMPLEX 20 S. Offre tre diverse velocità, ma si raccomanda l’uso della terza velocità (massima) per ottimizzare la performance, a meno che non ci siano rumori legati alla circolazione dell’acqua che suggeriscano una velocità inferiore.
La pompa è generalmente facile da sostituire da parte di un tecnico esperto, ma è importante notare che dopo anni di funzionamento, lo statore può bloccarsi alla culatta in ghisa, rendendo lo sblocco difficile in casi estremi.
Caratteristiche tecniche principali del modello UPS15/60 includono:
- 2,5 μF 230V – 50Hz IP44 TF 95
- Velocità III: A 0,38 – W 85
- Velocità II: A 0,30 – W 65
- Velocità I: A 0,21 – W 45
Questa pompa è idonea anche per la sostituzione dei motori UPS 15-50, 15-60, 25-50, 25-60, 15-65, 25-65.
I sistemi di sicurezza sono componenti fondamentali nella progettazione e nel funzionamento delle caldaie. Essi garantiscono il corretto funzionamento dell’apparecchio, prevenendo situazioni di pericolo per gli utenti e l’ambiente.
La caldaia SIMPLEX 20 S conta quindi di:
Il Termostato di sicurezza, posizionato sulla mandata del riscaldamento, interviene bloccando l’afflusso di gas al bruciatore in caso di surriscaldamento dell’acqua nel circuito primario. È fondamentale non disattivare mai questo dispositivo di sicurezza.
Il Rilevatore a ionizzazione di fiamma garantisce la sicurezza bloccando la caldaia in caso di mancanza di gas o accensione incompleta del bruciatore principale.
Il Dispositivo antigelo attiva il bruciatore per mantenere la temperatura dell’acqua sopra i 5 °C, prevenendo il congelamento del sistema.
La Valvola di sicurezza idraulica, tarata a 3 bar, protegge il circuito di riscaldamento. È consigliabile collegarla a uno scarico sifonato e non usarla per svuotare il circuito.
Opere di miglioramento realizzabili
La caldaia Euroterm SIMPLEX 20 S, richiede una particolare attenzione alla corretta pulizia della tubazione dei fumi. Infatti, soprattutto nei gomiti di partenza verso il tratto verticale si può formare sporco che compromette la funzionalità della ventola fumi. È fondamentale l’intervento di un tecnico qualificato per assicurarsi che le tubazioni siano in condizioni ottimali.
Integrare un rubinetto gas con pozzetto di prova
Non sempre il contatore offre un collegamento per la prova strumentale di tenuta. Un consiglio utile è quello di sostituire il rubinetto gas sotto la caldaia con una valvola con pozzetto dotato di presa strumentale, essenziale per la prova di tenuta dell’impianto. Questo elemento può risultare cruciale in caso di ispezioni e controlli di sicurezza e agevola certamente la manutenzione della caldaia SIMPLEX 20 S.
Infatti durante la manutenzione dell’apparecchio è obbligatorio effettuare una prova idonea come la UNI 11137:2019 che verifica la corretta tenuta dell’impianto del gas.
Lavaggio Impianto di Riscaldamento
Il lavaggio dell’impianto di riscaldamento è cruciale per prevenire l’intasamento dello scambiatore primario della caldaia Euroterm SIMPLEX 20 S. Con il passare del tempo, specialmente in impianti in ghisa o alluminio, si forma un fango metallico che può ostruire i passaggi stretti dello scambiatore.
Dopo aver eseguito il lavaggio dell’impianto, è altamente raccomandato installare un filtro magnetico defangatore sulla caldaia Euroterm SIMPLEX 20 S. Questo filtro gioca un ruolo essenziale nella protezione dello scambiatore dall’accumulo di sporco e detriti, assicurando una maggiore efficienza e longevità del sistema di riscaldamento.
Ulteriori miglioramenti possono includere l’installazione di un termostato avanzato con funzione relais. Questo dispositivo consente di gestire in modo più efficace le ore di riscaldamento, contribuendo a ottimizzare i consumi energetici.
Guida agli Accessori per la Caldaia SIMPLEX 20 S
Eleva le prestazioni della tua caldaia SIMPLEX 20 S con la nostra selezione di accessori essenziali, consigliamo:
- Cronotermostato di Nuova Generazione: Gestisci la temperatura ambiente con precisione e facilità, grazie alla programmazione intelligente e al controllo remoto.
- Filtro Magnetico Defangatore: Protegge il tuo impianto di riscaldamento da residui dannosi, garantendo una maggiore durata e efficienza.
Filtro Magnetico per il riscaldamento
Ritenuto il miglior accessorio per bloccare l’entrata di pulviscolo e detriti dall’impianto di riscaldamento all’interno dell’apparecchio.
Il filtro magnetico, installato sulla linea di ritorno del riscaldamento verso la caldaia, è fondamentale per mantenere l’efficienza dell’impianto. Esso trattiene elementi dannosi come il pulviscolo e i detriti, prevenendo l’ostruzione della caldaia e riducendo il rischio di surriscaldamento dello scambiatore primario. Inoltre, contribuisce a ridurre la pressione sulla valvola deviatrice, aumentando così la sua durata e riducendo le possibilità di perdite.
Manutenzione del Dosatore di Polifosfati per Caldaia Euroterm SIMPLEX 20 S
Se l’acqua dell’acquedotto supera i 20 gradi francesi di durezza, un dosatore di polifosfati è raccomandato per la caldaia Euroterm SIMPLEX 20 S.
Il dosatore di polifosfati, che può utilizzare additivi in polvere o liquidi, è vitale per ridurre la calcificazione nella caldaia Euroterm SIMPLEX 20 S. Questi additivi necessitano di un rifornimento costante per garantire la massima efficacia.
Disponibili in diverse varianti, i polifosfati includono:
- Polifosfati in Polvere
- Polifosfati Liquidi
La scelta del polifosfato determina il tipo di meccanismo di miscelazione richiesto.
Personalizza il Clima di Casa con un Termostato per la Caldaia SIMPLEX 20 S
Ottieni il massimo dalla tua caldaia SIMPLEX 20 S con un termostato o cronotermostato ambiente personalizzabile.
Queste soluzioni ti permettono di creare l’ambiente ideale in casa, regolando la temperatura secondo le tue esigenze specifiche. Scegli un cronotermostato per impostare programmi diversificati, adattando il clima domestico ai tuoi ritmi quotidiani e settimanali e migliorando l’efficienza energetica.
Tra i modelli disponibili troverai:
- Cronotermostati Programmabili Giornalieri
- Cronotermostati Programmabili Settimanali
- Cronotermostati Intelligenti con Funzioni Smart
La scelta ideale dovrebbe rispondere alle tue preferenze e alle caratteristiche tecniche della tua caldaia SIMPLEX 20 S.
Cronotermostato Ambiente Giornaliero per Anziani
Il cronotermostato ambiente giornaliero è particolarmente adatto per gli anziani, offrendo una regolazione semplice e immediata della temperatura domestica.
Questo dispositivo è ideale per chi desidera un controllo intuitivo e senza complicazioni. La sua programmazione giornaliera consente di adattare facilmente la temperatura alle esigenze di ogni giorno, rendendolo particolarmente adatto per coloro che richiedono una soluzione semplice e affidabile.
- Interfaccia utente semplice e chiara
- Regolazione agevole della temperatura
- Conforme alle normative di efficienza energetica
Il cronotermostato giornaliero rappresenta una soluzione economica e funzionale, ideale per chi necessita di un controllo diretto e agevole del riscaldamento.
Cronotermostato Settimanale
Per una gestione avanzata e personalizzata della temperatura domestica, il cronotermostato settimanale è una scelta eccellente.
Questo dispositivo consente di programmare diverse temperature per i vari giorni della settimana, adattandosi perfettamente alle diverse routine settimanali. È ideale per chi necessita di un controllo dettagliato del riscaldamento, con la possibilità di impostare temperature più basse nei giorni in cui la casa è vuota e più alte quando è occupata.
Alcune delle principali caratteristiche del cronotermostato settimanale includono:
- Programmazione flessibile per ogni giorno della settimana
- Funzioni avanzate per il risparmio energetico
- Interfaccia utente intuitiva per una facile programmazione
Un cronotermostato settimanale è perfetto per chi cerca un equilibrio tra comfort, convenienza e efficienza energetica, fornendo un controllo preciso del clima domestico.
Termostati Evoluti di Nuova Generazione
I termostati evoluti di nuova generazione offrono tecnologie all’avanguardia per un controllo ottimale del clima domestico.
Questi dispositivi si distinguono per la loro capacità di apprendimento e adattamento alle abitudini degli utenti, regolando automaticamente la temperatura in base ai pattern quotidiani e stagionali. Con funzionalità come il controllo da remoto tramite smartphone e l’integrazione con sistemi di domotica, offrono un livello di comodità e efficienza energetica senza precedenti.
Caratteristiche salienti di questi termostati includono:
- Connessione Wi-Fi e controllo remoto
- Integrazione con assistenti vocali e sistemi smart home
- Algoritmi di apprendimento per l’ottimizzazione automatica della temperatura
Per chi cerca la massima efficienza, comodità e personalizzazione nel controllo della temperatura domestica, un termostato evoluto di nuova generazione è la scelta ideale.
Attenzione !
I Contatti termostato della caldaia SIMPLEX 20 S sono ad alta tensione. Le operazioni sul collegamento termostato devono essere sempre eseguite da tecnico qualificato !
FAQ
Scopri le risposte alle domande più frequenti sul modello di caldaia Euroterm SIMPLEX 20 S. Questa guida rapida è stata compilata per fornire informazioni chiare e dirette basate sulle domande comuni dei nostri utenti.
L’acqua è Troppo Calda
Se l’acqua esce troppo calda dalla vostra caldaia Euroterm SIMPLEX 20 S, potrebbe dipendere da un flusso d’acqua ridotto, specialmente se vi trovate ai piani alti di un edificio. Verificate che i filtri dei rubinetti e i forellini del soffione doccia siano puliti. Se il problema persiste, considerate la pulizia dello scambiatore secondario o consultate un idraulico per valutare l’installazione di un’autoclave.
Il Riscaldamento si Accende con l’Uso dell’Acqua Calda Sanitaria
Un problema comune nella caldaia Euroterm SIMPLEX 20 S è l’attivazione del riscaldamento durante l’uso dell’acqua sanitaria. Ciò può essere causato dall’indurimento della valvola deviatrice o da detriti nell’otturatore. La soluzione prevede la sostituzione della valvola deviatrice e l’installazione di un filtro magnetico sulla linea del riscaldamento per proteggere la nuova valvola.
Rumori Forti Durante il Funzionamento
Se la vostra caldaia Euroterm SIMPLEX 20 S fa rumori forti durante il funzionamento, controllate innanzitutto la pressione dell’impianto. Una pressione troppo bassa può essere la causa. In caso contrario, è consigliabile contattare un tecnico di fiducia per un controllo approfondito.
Conviene cambiare la caldaia Euroterm SIMPLEX 20 S?
La caldaia Euroterm SIMPLEX 20 S, sebbene sia stata una scelta popolare per molti anni, presenta alcuni punti a sfavore che ne suggeriscono la sostituzione. In particolare:
- Scheda elettronica irreperibile: La scheda elettronica non è più in produzione, rendendo difficile e costoso trovare pezzi di ricambio. Le rotture della scheda sono frequenti e possono causare fermi totali della caldaia.
- Valvola pressostatica inefficace: La valvola pressostatica richiede almeno 6 litri al minuto di portata per attivarsi, rendendola incompatibile con la pressione dell’acquedotto ai piani alti, causando problemi di funzionamento.
- Efficienza energetica inferiore: Rispetto alle moderne caldaie a condensazione, la SIMPLEX 20 S ha un’efficienza energetica inferiore, aumentando i costi operativi.
Se risiedete nella zona di Modena e siete interessati a un preventivo per la sostituzione della vostra caldaia, potete compilare il modulo sottostante per essere ricontattati:
