Manuale di istruzioni in italiano Termostato Honeywell CM 5000 – T6650A PDF

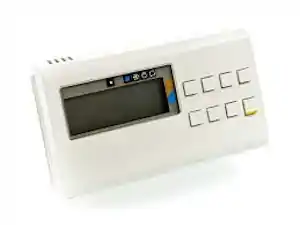

Il cronotermostato Honeywell CM 5000 ti permette di ottenere un alto livello di comfort nella tua casa tenendo bassi i consumi della tua caldaia, ti garantisce la giusta temperatura ambiente a seconda della programmazione oraria e della temperatura.
{toc}
Puoi impostare:
- Tre differenti temperature
- Temperatura di comfort per i periodi del giorno dove è richiesto caldo, mentre guardi la tv o leggi.
- Activity, la temperatura media voluta durante il giorno
- Temperatura di economia, quella voluta quando l’appartamento non è abitato
- Programma manuale: Imposta una temperatura fissa per tutte le ore del giorno e selezionabile attraverso il tasto (MANO)
- Programma Automatico: Per operare a seconda della programmazione oraria per tutti i giorni della settimana.
- Oltre sei interventi al giorno
- Differenti programmi per ogni giorno della settimana
- Modalità vacanze: per mantenere la temperatura di casa bassa per il numero di giorni impostati.
- Programma da termostato semplice per avere la temperatura comfort ignorando tutti i programmi.
- Protezione dal gelo una temperatura costante di 8 gradi
Cambio delle batterie
L’apparecchio è dotato di due batterie stilo AA, non ricaricabili.
- Quando le batterie sono scariche un segnale vi avverte sul display e inizia a lampeggiare
- il cronotermostato si mette in modalità manuale
Per sostituire le batterie, sbloccare il cronotermostato dal basso ed estrarre l’unità, le impostazioni durante il cambio delle batterie torneranno a quelle di fabbrica.
La programmazione di fabbrica
Il Cronotermostato Honeywell CM 5000 ha un programma di fabbrica predefinito, questo si avvia durante la prima messa in funzione e quando si sostituiscono le batterie. Le impostazioni di fabbrica entrano in funzione automaticamente se non vengono reimpostate. Hanno un programma predefinito per i giorni feriali (Lunedì-venerdi) e uno per i giorni festivi (Sabato-Domenica).
- Lunedì – Venerdì
- Acceso alle 7:00
- Basso alle 9:00
- Acceso alle 12:00
- Basso alle 14:00
- Acceso alle 17:00
- Economia alle 23:00
- Sabato- Domenica
- Acceso alle 7:00
- Acceso alle 9:00
- Acceso alle 12:00
- Acceso alle 14:00
- Acceso alle 17:00
- Economia alle 23:00
Nota bene: Se vuoi utilizzare il programma di fabbrica devi comunque impostare l’ora e il giorno correnti.
Programmazione del Cronotermostato Honeywell CM 5000
I passi da eseguire sono:
- Imposta le 3 temperature
- Imposta il giorno della settimana
- Imposta l’ora corrente
- Imposta i sei Interventi giornalieri
Non puoi modificare l’ordine di queste impostazioni, devi eseguire tutto passo per passo come elencato.
Imposta le 3 temperature
Premi il pulsante A per muovere il cursore in alto nel display sotto il primo simbolo a destra Premi il pulsante freccia per muovere l’indicatore nero a destra sul primo quadrato (Temperatura di Comfort) Questo significa che è possibile ora impostare la temperatura di comfort
Nota bene: Il display mostra ora la temperatura di comfort impostata
- Usa ora il pulsante + e il pulsante – per incrementare o decrementare la temperatura voluta, una tipica temperatura di comfort è di 21 gradi
- premi ora il pulsante freccia per muoverti sulla temperatura di economia (nel display la prima in basso a destra)
- La temperatura selezionata è ora quella di economia (la temperatura quando l’appartamento non è abitato)
- Usa ora il pulsante + e il pulsante – per incrementare o decrementare la temperatura voluta, una tipica temperatura di economia è di 16 gradi
- premi ora il pulsante freccia per muoverti sulla temperatura centrale (nel display a destra al centro)
- La temperatura selezionata è ora quella di accensione media (la temperatura quando l’appartamento è abitato ma siamo in movimento)
- Usa ora il pulsante + e il pulsante – per incrementare o decrementare la temperatura voluta, una tipica temperatura di accensione media è di 19 gradi
Imposta il giorno della settimana
Inizi ora la seconda fase quella dell’impostazione del giorno della settimana, premi il pulsante A fino a quando il cursore in alto del display non va sotto il primo simbolo a sinistra (Un quadrato vuoto). Un simbolo nella parte bassa del display segna 1-7 e il numero del giorno appare subito sopra. Usa ora il pulsante + e il pulsante – per incrementare o decrementare il giorno della settimana voluto (1-Lunedi, 2-Martedì e cosi via)
Imposta l’ora corrente
Premi il pulsante B l’indicazione dell’ora comincia ora a lampeggiare il simbolo dell’orologio appare ora sul display Usa ora il pulsante + e il pulsante – per impostare l’ora del giorno, se premi il pulsante a lungo l’ora cambierà rapidamente, ricorda che l’orologio segna la notazione AM-PM quindi le 19:00 corrispondono a 7:00 PM.
Imposta i sei Interventi giornalieri
Per ultimo bisogna impostare i sei interventi giornalieri, per ogni intervento puoi richiedere una delle tre temperature impostate prima.
Ricorda di scrivere su un foglio di carta il programma dei sei interventi per ogni giorno della settimana prima di procedere alla programmazione.
- Primo passo: Assicurati che il cursore in alto sia sul primo simbolo (Il quadrato vuoto a sinistra) se non lo è premi il pulsante A
- Secondo passo: Premi il pulsante C per selezionare il giorno della settimana voluto, al centro, un orario mostra l’ora del primo intervento mentre nella parte bassa del display appare una sequenza (1-2-3-4-5-6) che mostra il numero dell’intervento evidenziandolo, un cursore lampeggiante sulla destra invece mostra la temperatura impostata
- Terzo passo: Premi il pulsante + o meno per impostare l’orario del primo intervento, puoi incrementare o decrementare di 30 minuti alla volta.
- Quarto Passo: Premi il pulsante freccia per selezionare la temperatura del primo intervento. Le temperature sono alla destra del display.
- Quinto Passo: Premi il pulsante B per selezionare il secondo intervento e ripetere come da Terzo passo.
Copiare il programma di un giorno nel successivo
Premi il pulsante D Il display mostra che il giorno successivo è stato selezionato
Consigli Utili
- Sostituire frequentemente le batterie del cronotermostato (circa 2 anni)
- Non utilizzare batterie ricaricabili
- Temperature
- Per lo spegnimento (Temperatura ridotta) è consigliata una temperatura di 16°C
- Per l’accensione (Temperatura Comfort) è consigliata una temperatura di 18°C +/- 2°C
- Qualora abbiate radiatori in alluminio, non vi richiede accendere con largo anticipo
- Qualora abbiate radiatori in ghisa, accendete almeno un’ora prima per raggiungere la temperatura, potete altresì spegnere un’ora prima di coricarsi per sfruttare l’inerzia termica dell’impianto
Montaggio
Il regolatore dovrebbe essere montato nella stanza di riferimento. Il montaggio è a parete con o senza scatola ad incasso
- L’unità deve essere montata dove è più facile misurare la temperatura ambiente medie, lontano da irradiazione solare o fonti di freddo.
- L’unità deve essere posta lontano da fonti di disturbo ad esempio:
- Non montare su superfici metalliche
- Non montare vicino cavi elettrici, apparecchiature elettriche come PC, TV, forni a microonde, ecc.
- Non montare l’unità in prossimità di pareti metalliche o elementi costruttivi a base di metallo
Buongiorno. È comparso sul display del mio termostato una piccola stringa in alto a sx lampeggiante che indica un +. Cosa significa?
Buongiorno! La comparsa del simbolo “+” lampeggiante in alto a sinistra sul display del suo termostato Honeywell CM5000 indica che ha attivato una modifica temporanea della temperatura rispetto alla programmazione standard. Questo le consente di cambiare momentaneamente la temperatura senza alterare il programma settimanale già impostato.
Per tornare al programma originale, può semplicemente premere il pulsante “Override” oppure attendere: il termostato riprenderà automaticamente la programmazione alla prossima fascia oraria.
Buonasera. Sul display del termostato compare il simbolo della fiamma accesa costantemente, anche a caldaia spenta. Inoltre, ho fondati motivi per credere che la temperatura rilevata sia più bassa di quella reale. Come posso risolvere?
Buonasera,
il comportamento che descrive potrebbe dipendere da due fattori collegati.
Posizione del termostato: La posizione del termostato è cruciale per una corretta rilevazione della temperatura. Se è installato su un muro perimetrale o vicino a porte e finestre, potrebbe percepire una temperatura inferiore rispetto al resto della casa, a causa di correnti d’aria o dispersioni termiche. In questo caso, potrebbe essere utile valutare lo spostamento del dispositivo in una posizione più centrale e lontana da fonti di sbalzi termici.
Simbolo della fiamma accesa: Il simbolo della fiamma indica che il termostato rileva una temperatura inferiore a quella impostata e invia un segnale per attivare il riscaldamento. Tuttavia, se la temperatura percepita dal termostato è più bassa di quella reale (come ipotizza), il sistema potrebbe risultare sempre “in richiesta”, mantenendo il simbolo della fiamma acceso anche quando la caldaia è spenta. In questo caso, potrebbe essere utile provare a impostare una temperatura target leggermente più bassa per verificare se il simbolo si spegne.
Le due problematiche sembrano strettamente correlate. Una corretta calibrazione del termostato o una verifica da parte di un tecnico potrebbero risolvere il problema. In alternativa, se disponibile, è possibile controllare il valore di offset (o calibrazione) del termostato e regolarlo per allinearlo alla temperatura reale dell’ambiente.
Cordiali saluti.
Salve, ho un problema con il termostato, la temperatura mi segna 32 gradi, in casa e così non si attivano i termosifoni. Vado a fare il reset, torna a 21 gradi la temperatura e dopodiché ritorna a 32 gradi. Come risolvo?
Salve, il problema potrebbe dipendere dal sensore di temperatura ambiente (già accaduto), che sembra rilevare valori errati (32°C invece dei reali 21°C impostati). Suggeriamo di sostituire il termostato per risolvere definitivamente il problema.
