Manuale di istruzioni Termostato VIMAR 02907 pdf in italiano

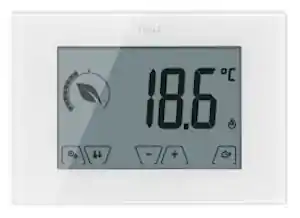

VIMAR propone il Termostato Cronotermostato Touchscreen VIMAR 02907, si tratta di un apparecchio che permette il controllo della temperatura di riscaldamento per tutti i giorni della settimana. Si può configurare per tutte le ore del giorno su tre livelli di temperatura. le batterie sono 2 di tipo AA . Le impostazioni di questo cronotermostato si possono bloccare con un PIN di 4 cifre che protegge la programmazione dalla modifica accidentale.
Il termostato ha diverse funzioni: la funzione manuale che si può utilizzare per scaldare l’ambiente per tutte le ore del giorno e quella manuale a tempo che è utile per brevi periodi. In automatico il termostato VIMAR 02907 segne la normale programmazione oraria per il giorno corrente.
Grazie alla comoda interfaccia WIFI vi possiamo fare la programmazione anche da computer.
{toc}
Regolazioni e Display
Il display mostra lo stato attuale del termostato, le informazioni sul funzionamento sono accessibili anche attraverso l’applicazione proprietaria del produttore. Tuttavia, qualora il collegamento con l’applicazione non sia stata realizzata è possibile comunque ottenere alcune informazioni dal display stesso.
- A : Indicatore qualità del segnale WiFi
- B: Modalità di funzionamento
- C: Assenza
- I: Andamento temperature programma AUTO
Funzione dei tasti
Tra i tasti presenti nella barra inferiore troviamo:
- H: Il pulsante per entrare nel menu di Impostazioni, questo vi permette di impostare le connettività
- G: Il pulsante per uscire dai menù
- F-E: Vi permette di spostarvi tra le opzioni disponibili oppure di modificare la temperatura ambiente desiderata
- D: Tasto Conferma, da Utilizzare per accettare le impostazioni se appena modificate
- C: Tasto Assenza
Regolare l’ora corretta
Istruzioni per regolare l’ora corretta sul display del termostato.
Problemi Comuni
Problemi comuni
Codici di errore
Descrizione dei codici di errore comuni e come risolverli.
Domande Frequenti
Consigli Utili
- Sostituire frequentemente le batterie del cronotermostato (circa 2 anni)
- Non utilizzare batterie ricaricabili
- Temperature
- Per lo spegnimento (Temperatura ridotta) è consigliata una temperatura di 17°C + 1°C
- Per l’accensione (Temperatura Comfort) è consigliata una temperatura di 20°C + 2°C
Montaggio e Installazione
Il regolatore dovrebbe essere montato nella stanza di riferimento. Il montaggio è a parete con o senza scatola ad incasso
- L’unità deve essere montata dove è più facile misurare la temperatura ambiente medie, lontano da irradiazione solare o fonti di freddo.
- L’unità deve essere posta lontano da fonti di disturbo ad esempio:
- Non montare su superfici metalliche
- Non montare vicino cavi elettrici, apparecchiature elettriche come PC, TV, forni a microonde, ecc.
- Non montare l’unità in prossimità di pareti metalliche o elementi costruttivi a base di metallo
Specifiche Tecniche
| Specifiche Tecniche | Dettagli |
|---|---|
| Tensione nominale di alimentazione | 230 V~, 50-60Hz |
| Max potenza assorbita da rete | 3 VA |
| Range di temperatura di utilizzo | 0-40°C (-T40) |
| Precisione misura temperatura (sonda integrata) | 0,5°C tra +15°C e 30°C, 0,8°C agli estremi |
| Uscita a relè con contatti puliti in scambio | 5(2) A 230 V~ |
| Nota sul relè | In mancanza di alimentazione, si porta in posizione C-NC |
| Morsetti | L fase, N neutro, Relè C, Relè NC, Relè NO, 2 sonda temp. esterna (art. 02965.1) |
| Rete WiFi | Conforme 802.11 b/g/n; Indirizzo IP: statico o DHCP |
| Comando | Locale (schermo tattile) o da remoto, via WiFi |
| Accesso WiFi | Tramite cloud e attraverso rete privata |
| Configurazione WiFi | Tramite App Vimar By-clima |
| Modalità | Riscaldamento/Condizionamento (inverno/estate) |
| Algoritmi di termoregolazione | ON/OFF o PID selezionabili |
| Modalità operative di funzionamento | Off, Antigelo, Assenza, Manuale, Automatico, Manuale a tempo |
| Set-point/offset di temperatura | 6 impostabili |
| Restrizione accesso interfaccia | Tramite PIN |
| Tipo di azione | 1.C.U. Grado di polluzione: 2 (normale) |
| Tensione impulsiva nominale | 4000 V |
| Classificazione ErP | ON/OFF: classe I, contributo 1%; PID: classe IV, contributo 2% |
| Range di frequenza | 2412-2472 MHz |
| Potenza RF trasmessa | < 100 mW (20dBm) |
| Apparecchio | Di classe II |
| Numero di cicli di manovre | Azione manuale (3000) e azione automatica (100000) |
| Tipo di disconnessione | Micro interruzione |
| PTI | 175 |
| Temperatura ambiente durante il trasporto | -25°C ÷ 60°C |
| Grado di inquinamento | 2 |
| Classe del software | A |
| Errore orologio | ≤ 1s al giorno |
Reperibilità
{field 21}
Alternative Interessanti
Come alternative interessanti abbiamo i termostati di 3 generazione:
