KWS-302WF Misuratore di Tensione per Tuya: Guida Completa

I dispositivi per il monitoraggio e la gestione dei consumi elettrici stanno diventando sempre più popolari, grazie alla necessità di ottimizzare i costi in bolletta e di rendere più efficiente l’utilizzo dell’energia. Tra le soluzioni disponibili sul mercato, il KWS-302WF emerge come un misuratore di tensione e corrente multifunzionale che integra WiFi, display digitale e funzioni di protezione avanzate.

Scopo di questa guida è spiegare, passo dopo passo, come installare, configurare e utilizzare correttamente il KWS-302WF, evidenziandone le caratteristiche principali, le impostazioni personalizzabili, nonché fornire alcuni esempi pratici per analizzare i consumi di apparecchiature come l’illuminazione e il frigorifero. Inoltre, verrà illustrato il ruolo del sensore di temperatura, perché è importante monitorare i gradi e come interpretarli in funzione della protezione dal surriscaldamento. Spiegheremo anche come il modulo WiFi (che dialoga con l’app Tuya o altre app compatibili) debba essere associato a una specifica linea di supporto, così da poter “spegnere” e “riattivare” la corrente da remoto. Infine, descriveremo nel dettaglio il display con i valori mostrati da sinistra a destra (Voltaggio, Amperaggio, Tempo e kWh) e i pulsanti per navigare tra le impostazioni.

Specifiche Tecniche Principali del KWS-302WF

Prima di addentrarci nell’installazione e nell’utilizzo pratico, riepiloghiamo le principali specifiche tecniche del KWS-302WF:

1. Tensione di ingresso: 170-270 V AC
2. Corrente massima: 0-63 A
3. Potenza massima: 0-17 kW
4. Intervallo di energia accumulata (consumo totale): 0-9999 kWh
5. Intervallo di temporizzazione: 0-9999 kWh (talvolta indicato come 0-999 ore o 0-999 giorni, a seconda del modello e della traduzione)
6. Intervallo di temperatura: da -20°C a 150°C
7. Frequenza supportata: 50-60 Hz
8. Display ad alta definizione e dati in tempo reale
9. Controllo remoto via smartphone (WiFi) a distanza illimitata
10. Installazione su guida DIN standard (senza necessità di viti)
11. Condivisione con più utenti: un telefono può controllare più interruttori e un interruttore può essere condiviso con più telefoni
12. Protezione da sovratensione, sottotensione, sovracorrente, surriscaldamento e altre protezioni configurabili
13. Funzione di spegnimento e riaccensione tramite WiFi (supporto applicazione Tuya o altre compatibili)

Queste specifiche rendono il KWS-302WF una soluzione versatile per svariati contesti, come impianti domestici, piccoli laboratori, uffici e persino per alcune applicazioni di tipo industriale leggero, compatibilmente con i parametri di tensione e corrente indicati.

Perché i Gradi e il Sensore di Temperatura

All’interno di questo dispositivo troviamo anche un sensore di temperatura (o la capacità di leggere la temperatura da -20°C a 150°C). Perché è importante? In un contesto di monitoraggio elettrico, il surriscaldamento può essere molto pericoloso. Un eccessivo carico di corrente può far salire la temperatura dei cavi e dei componenti interni, provocando guasti o addirittura incendi.

Monitorare i gradi (°C) ci permette di:

1. Prevenire il surriscaldamento: Superata una certa soglia di temperatura impostata, il KWS-302WF può scollegare l’alimentazione e proteggere così l’impianto.
2. Evitare malfunzionamenti: Se un dispositivo collegato (ad esempio un frigorifero o un forno) inizia a richiedere troppa corrente e provoca un rapido aumento di temperatura, l’interruttore può intervenire.
3. Assicurare la longevità dell’impianto elettrico: Mantenere temperature operative entro i limiti di sicurezza prolunga la vita dei cavi e dei dispositivi.

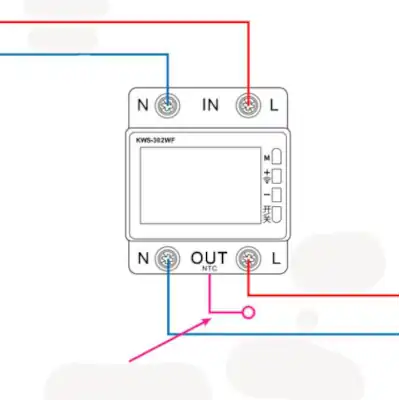

Installazione e Collegamento

Nota Importante: Per la sicurezza e le raccomandazioni generali, fai sempre riferimento alla sezione Disclaimer qui sotto.

Nota sulla linea WiFi: È consigliabile che l’alimentazione del modulo WiFi (che spesso è integrato direttamente nel dispositivo) possa essere interrotta e ripristinata separatamente, se possibile. In alcuni impianti si preferisce garantire un’alimentazione costante al dispositivo di misura, così da poterlo sempre gestire da remoto. Tuttavia, con KWS-302WF è possibile anche interrompere la propria stessa linea. L’importante è che, nel momento in cui si effettua lo spegnimento da remoto tramite app, si disponga di un’altra connessione o di un accesso fisico al quadro per riattivarlo, a meno che non si sia scelto un collegamento WiFi dedicato (ad esempio una linea di supporto separata).

Configurazione WiFi e Applicazione Tuya per il KWS-302WF

Una volta installato fisicamente il misuratore, è il momento di configurare la parte WiFi in modo da poter controllare il KWS-302WF da remoto. Ecco i passi:

1. Scaricare l’app Tuya (o un’app compatibile, come Smart Life) sul proprio smartphone o tablet.
2. Attivare la modalità di connessione WiFi sul KWS-302WF:
   • Solitamente, si tiene premuto il pulsante “+” per 5 secondi finché l’icona WiFi sul display inizia a lampeggiare.
3. Aprire l’app sul telefono, cliccare su “Aggiungi dispositivo” e selezionare la tipologia (di solito “Interruttore” o “Smart Meter” o “Power Meter”).
4. Inserire i dati della propria rete WiFi (SSID e password). L’app cercherà il dispositivo e, una volta trovato, lo aggiungerà alla lista dei dispositivi.
5. A operazione completata, l’icona WiFi sul KWS-302WF smetterà di lampeggiare e rimarrà accesa fissa, a indicare che la connessione è stata stabilita correttamente.

Una volta registrato sull’app, sarà possibile monitorare da remoto i valori di tensione, corrente, potenza istantanea, energia consumata (kWh), nonché spegnere o accendere il carico elettrico collegato al KWS-302WF, anche a distanza illimitata.

Display e Informazioni Mostrate (Da Sinistra a Destra)

Il display ad alta definizione del KWS-302WF fornisce più valori contemporaneamente. Leggerli correttamente è fondamentale per un utilizzo efficiente. Ecco la disposizione più comune “da sinistra a destra”:

1. Voltaggio (V): mostrerà un valore tra i 170 e i 270 V (o leggermente oltre), a seconda delle fluttuazioni.
2. Amperaggio (A): indica la corrente istantanea assorbita dal carico collegato. Se è zero, significa che non c’è consumo, mentre valori alti indicano carichi più esigenti.
3. Tempo (T): a volte è presente un timer o un conteggio del tempo di funzionamento. In alcune configurazioni, si possono impostare timer di spegnimento.
4. kWh (Kilowattora): è l’energia accumulata nel tempo. Maggiore è questo valore, più energia è stata complessivamente consumata. Può essere azzerato manualmente per iniziare un nuovo conteggio.

Potrebbero essere visualizzate anche altre informazioni, come la frequenza (Hz), il fattore di potenza (PF) o la temperatura (°C), in base alle impostazioni scelte.

Pulsanti e Funzioni Principali sul KWS-302WF

Sulla parte frontale del KWS-302WF troviamo generalmente tre pulsanti (anche se in alcuni modelli potrebbero essere due). Ecco le funzioni standard:

• Pulsante “+”:
  • Breve pressione: solitamente serve per navigare nei menu o aumentare i valori nelle impostazioni.
  • Pressione prolungata (5 secondi): attiva la modalità di pairing WiFi, facendo lampeggiare l’icona corrispondente.
• Pulsante “-”:
  • Breve pressione: navigazione menu o decremento valori.
  • Pressione prolungata: spesso usata per entrare in modalità di azzeramento dei consumi o del tempo.
• Pulsante “M” (o “SET”):
  • Breve pressione: passare alla successiva funzione di configurazione (protezione da sovratensione, sottotensione, sovracorrente ecc.).
  • Pressione prolungata: può servire per entrare in modalità avanzate di configurazione (ad esempio impostare limiti di protezione, timer di spegnimento, soglia di temperatura, ripristino alle impostazioni di fabbrica, ecc.).

Le esatte combinazioni possono variare leggermente in base alla traduzione del manuale o alla versione firmware del dispositivo, ma in generale questi sono gli schemi di base.

Applicazione Tuya e Visualizzazione del Dispositivo

L’applicazione Tuya consente di monitorare e controllare il misuratore KWS-302WF direttamente dal proprio smartphone. Grazie a un’interfaccia chiara e intuitiva, è possibile accedere rapidamente a tutte le funzionalità del dispositivo. Ecco un riepilogo delle principali opzioni e informazioni che l’utente può visualizzare e gestire:

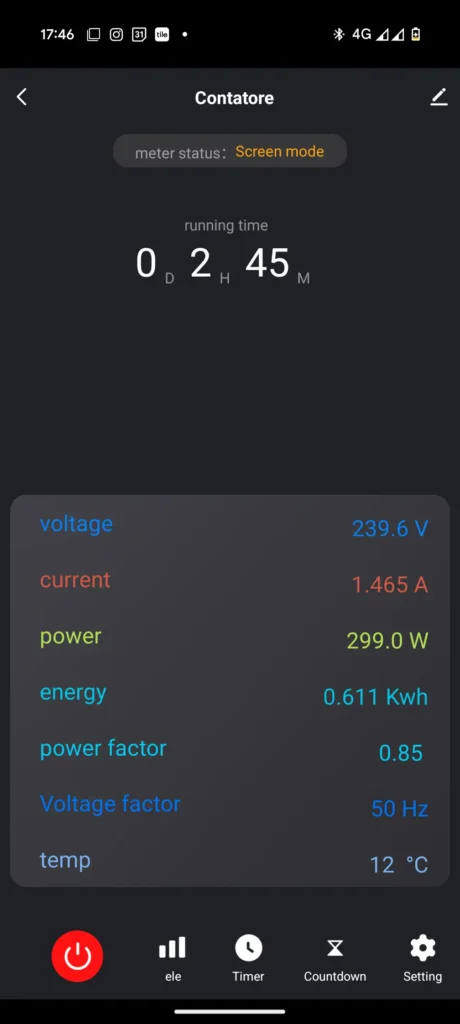

Visualizzazione Principale

Nella schermata principale dell’app, il dispositivo mostra in tempo reale:

• Tensione (Voltage): Valore attuale della tensione in volt (ad esempio, 239.6 V).
• Corrente (Current): Corrente istantanea in ampere, utile per identificare il carico elettrico attivo (es. 1.465 A).
• Potenza (Power): Consumo di potenza istantanea in watt (es. 299.0 W).
• Energia (Energy): Quantità totale di energia consumata in kilowattora (kWh), accumulata da quando il conteggio è stato avviato o resettato (es. 0.611 kWh).
• Fattore di Potenza (Power Factor): Indica l’efficienza del carico elettrico, con valori vicini a 1 che rappresentano un funzionamento ottimale (es. 0.85).
• Frequenza della Tensione (Voltage Factor): Valore in Hertz della rete elettrica (es. 50 Hz).
• Temperatura (Temp): Temperatura interna o rilevata dal dispositivo in gradi Celsius (es. 12°C).

In basso, la schermata presenta una serie di opzioni per interagire con il dispositivo:

• Pulsante On/Off: Permette di accendere o spegnere il carico elettrico collegato.
• Ele: Accesso a grafici e statistiche sull’energia consumata.
• Timer: Impostazione di un timer per lo spegnimento automatico.
• Countdown: Configurazione di un conto alla rovescia per interrompere l’alimentazione.
• Setting: Accesso alle impostazioni avanzate.

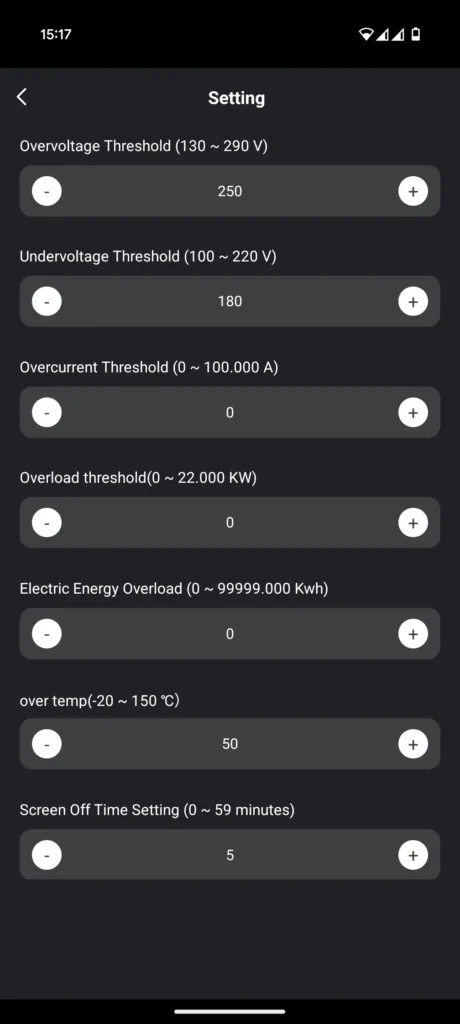

Impostazioni del KWS-302WF su applicazione Tuya

Attraverso la sezione Setting dell’app Tuya, è possibile configurare diverse soglie di sicurezza e parametri operativi per il KWS-302WF. Di seguito, una descrizione dettagliata delle impostazioni principali:

Soglie di Protezione

• Overvoltage Threshold (130 ~ 290 V): Consente di impostare la soglia massima di tensione oltre la quale il dispositivo interrompe automaticamente l’alimentazione per proteggere i carichi. Valore predefinito: 250 V.
• Undervoltage Threshold (100 ~ 220 V): Definisce la soglia minima di tensione per evitare danni causati da tensioni troppo basse. Valore predefinito: 180 V.
• Overcurrent Threshold (0 ~ 100.000 A): Imposta il limite massimo di corrente in ampere per prevenire sovraccarichi. Valore predefinito: 0 (disabilitato).
• Overload Threshold (0 ~ 22.000 KW): Permette di configurare la potenza massima tollerata in kilowatt. Valore predefinito: 0 (disabilitato).
• Electric Energy Overload (0 ~ 99999.000 kWh): Consente di impostare un limite massimo di energia cumulata, oltre il quale viene interrotta l’alimentazione.

Temperatura

• Over Temp (-20 ~ 150°C): Soglia massima di temperatura interna, utile per evitare surriscaldamenti del dispositivo o del circuito. Valore predefinito: 50°C.

Impostazioni del Display

• Screen Off Time Setting (0 ~ 59 minutes): Permette di configurare il tempo di inattività dopo il quale il display del dispositivo si spegne automaticamente per risparmiare energia.

Funzioni Aggiuntive

• Zero Power: Pulsante per azzerare il conteggio della potenza accumulata.
• Clear Time: Pulsante per resettare il tempo di funzionamento registrato.

Queste impostazioni consentono di personalizzare il comportamento del KWS-302WF in base alle esigenze specifiche, garantendo sicurezza ed efficienza.

Utilizzo Pratico per Comprendere i Consumi

Misurazione dei Consumi dell’Illuminazione

• Preparazione: Prima di iniziare, azzerare il conteggio dei kWh del KWS-302WF, in modo da avere un punto di partenza pulito.
• Accensione luci: Una volta collegate le luci a valle del misuratore, osservare l’amperaggio per capire quanta corrente assorbono complessivamente. Verificare i kW o i W (se mostrati) per avere la potenza istantanea consumata.
• Consumo cumulato: Lasciare le luci accese per un certo periodo (ad esempio un’ora) e poi controllare il valore di kWh. Ad esempio, se dopo un’ora si è accumulato 0,2 kWh, significa che il consumo è di 0,2 kWh/ora, ovvero 200 Wh/h.
• Interpretazione: Questi dati aiutano a capire quanto incide l’illuminazione sul totale della bolletta. Sapendo il costo per kWh applicato dal proprio fornitore (ad esempio 0,25 € a kWh), è semplice calcolare il costo: 0,2 kWh * 0,25 €/kWh = 0,05 € in quell’ora.

Misurazione dei Consumi del Frigorifero

• Installazione: Collegare il KWS-302WF in serie al frigorifero, assicurandosi che regga la corrente necessaria (solitamente un frigorifero rientra entro i 10 A, quindi non c’è problema).
• Accensione: In un primo momento, il frigorifero consuma di più a causa del motore del compressore che parte da zero (picco di spunto).
• Ciclo di funzionamento: Durante la giornata, il frigorifero cicla accensione e spegnimento del compressore per mantenere la temperatura interna. Il misuratore registrerà la potenza consumata e il kWh cumulato.
• Analisi: Lasciare il frigorifero collegato per 24 ore e poi verificare i kWh totali. Ad esempio, se al termine delle 24 ore il valore è 1,2 kWh, si può stimare un consumo annuo di 1,2 kWh * 365 = 438 kWh, utile per valutare se l’elettrodomestico è efficiente o meno.

Funzionalità Avanzate: Protezioni e Timer

Il KWS-302WF offre protezioni programmabili:

1. Protezione da sovratensione (Over Voltage): di default impostata a 270 V, può essere modificata per abbassare la soglia se si desidera un intervento più tempestivo.
2. Protezione da sottotensione (Under Voltage): di default impostata a 170 V, impedisce che tensioni troppo basse danneggino dispositivi sensibili.
3. Protezione da sovracorrente (Over Current): l’utente può stabilire un limite (ad es. 16 A) oltre il quale il misuratore stacca l’alimentazione.
4. Protezione da sovraccarico di potenza (Power Overload): se la potenza supera, ad esempio, 3 kW, si può programmare un distacco automatico.
5. Protezione da surriscaldamento (Over Temperature): superati i gradi impostati (ad es. 50°C), il dispositivo interrompe la corrente.
6. Timer di spegnimento: si può impostare un timer per lo spegnimento automatico (es. 2 ore).

Tutte queste impostazioni sono solitamente accessibili tenendo premuto il pulsante M per 3 secondi, poi navigando con i pulsanti “+” e “-” tra i vari menu. Confermando con una breve pressione di “M”, si imposta il nuovo valore.

Perché la Linea WiFi deve Essere su una Linea di Supporto

Un aspetto da considerare è la gestione remota del dispositivo. Se il misuratore toglie corrente anche a se stesso (nel caso in cui non abbia un’ulteriore fonte di alimentazione), non sarà possibile riattivarlo via app perché la connessione WiFi risulterà persa. Ecco perché è spesso suggerito di:

• Mettere il KWS-302WF su una linea che resti sempre alimentata a valle di un interruttore dedicato.
• Utilizzare un secondo interruttore di bypass o un sistema differente che permetta di alimentare il modulo WiFi anche quando il carico principale è disattivato.

In molti contesti domestici, si sceglie comunque di lasciare l’alimentazione sempre attiva per il misuratore, e utilizzare la funzione di switch on/off per spegnere i dispositivi connessi. Bisogna valutare lo schema di cablaggio migliore in base alle proprie esigenze.

Esempio di Applicazione: Spegnimento Remoto

Immaginate di voler controllare l’impianto di illuminazione di casa da remoto o di voler spegnere (e poi riaccendere) un dispositivo che rimane sempre in stand-by. Il flusso di operazioni sarà:

1. Apertura dell’app Tuya sullo smartphone.
2. Selezione del dispositivo KWS-302WF associato.
3. Visualizzazione dei dati in tempo reale (V, A, kW, kWh).
4. Click su “Spegni” o “Off” dal comando remoto. Il KWS-302WF interrompe la corrente al carico a valle.
5. All’occorrenza, si può riaccendere con un click su “On”.

Se il KWS-302WF fosse alimentato unicamente dalla medesima linea che abbiamo spento, dopo lo spegnimento non sarebbe più connesso a Internet, rendendo impossibile la riaccensione via app. Ecco il motivo di prevedere un’alimentazione secondaria o una gestione oculata dell’impianto.

FAQ (Domande Frequenti) sul KWS-302WF

Di seguito alcune domande che potrebbero sorgere durante l’utilizzo del KWS-302WF:

Note Importanti

Le informazioni fornite in questa guida hanno unicamente scopo illustrativo. L’installazione e l’intervento sull’impianto elettrico devono sempre essere effettuati da un tecnico o elettricista qualificato. Operare sui componenti elettrici senza le competenze necessarie può causare gravi danni a persone, cose e all’impianto stesso. L’autore di questa guida non si assume alcuna responsabilità per eventuali rischi o danni derivanti da un’installazione scorretta. La sicurezza è la priorità assoluta: in caso di dubbi, contattare sempre un professionista.
