Caldaia Euroterm ACQUAMEA 20 S e J: Guida e Manutenzione

La caldaia Euroterm ACQUAMEA 20 S e ACQUAMEA 20 J, prodotta tra il 2000 e il 2004, è ancora una scelta popolare per la sua robustezza e semplicità. Questo modello si distingue per l’efficienza nella gestione dell’acqua sanitaria e del riscaldamento, ma richiede una cura attenta per mantenere elevate le prestazioni.

La caldaia si presenta con una valvola deviatrice giannoni meccanica che chiede almeno 5-6 litri al minuto di portata, quindi è essenziale in presenza di acque molto dure, la pulizia dei rompigetto o frangiflutto dei rubinetti. Particolare attenzione va fatta nella pulizia delle cornette dei soffioni doccia, attraverso un ago oppure uno stuzzicadenti vanno puliti foro per foro in continuazione.

Circa la perdita di portata sulla conduttura abbiamo acqua sanitaria troppo calda che per riflesso ci porta a miscelare con l’acqua fredda. Miscelare l’acqua a sua volta può far rilassare la valvola deviatrice e la caldaia si spegne facendo arrivare di colpo acqua fredda. Per non andare in confusione bisogna pulire ogni incrostazione di calcare che può formarsi.

Procedure Comuni

Lato utente è indispensabile:

  • Ristabilire la pressione ogni tanto: La pressione non dovrebbe mai arrivare a 0bar, suggeriamo quindi di controllare il valore di pressione ogni 4 mesi circa anche d’estate.
  • Controllare le temperature: Suggeriamo di impostare l’acqua calda sanitaria sulla caldaia Acquamea allo stretto indispensabile per evitare la formazione di calcare in caldaia e nei rompigetto
  • Evitare il fermo totale per parecchi mesi: Se l’apparecchio viene spento per diversi mesi, accendetelo in estivo (Simbolo sole) e aprite un rubinetto per 10 secondi almeno 1 volta al mese per evitare il blocco circolatore
  • Pulire in modo ossessivo:
    • I filtri rompigetto dei lavandini
    • Il soffione doccia

Ristabilire la pressione

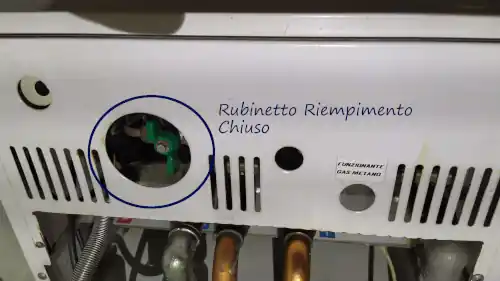

Rubinetto di Riempimento
Rubinetto di Riempimento

Ristabilire la pressione è importante per questa caldaia, la rilevazione della pressione avviene attraverso un flussostato. La caldaia può continuare a funzionare anche a pressioni molto basse, questo può portare a rumori forti dovuti al passaggio di stato dell’acqua fino a mandare in blocco la caldaia.

In generale far mancare l’acqua all’impianto di riscaldamento può deteriorare la caldaia, le alte temperature mettono a dura prova le tenute delle guarnizioni della caldaia EUROTERM ACQUAMEA portando a lacrimazioni che possono danneggiare la camera di combustione.

Importante anche ricordare che in situazioni dove l’acquedotto non spinge a sufficienza, ci si può dimenticare il rubinetto aperto senza percepire perdite e la caldaia continua a funzionare normalmente. Tuttavia il continuo via vai dell’acqua sanitaria verso l’impianto incrosta in poco tempo lo scambiatore di questa caldaia portandolo ad una sostituzione.

Tempo richiesto: 5 minuti

  1. 1. Controlla la pressione attuale della caldaia

    Trova il manometro (analogico o digitale) sulla caldaia.
    Verifica il valore: una pressione ideale per la maggior parte delle caldaie è tra 1.0 e 1.5 bar.
    Se la pressione è inferiore a 1.0 bar, è necessario aggiungere acqua al circuito.

  2. Individua il rubinetto di riempimento

    Cerca il rubinetto di riempimento (solitamente un piccolo rubinetto o una manopola) situato sotto la caldaia o nelle immediate vicinanze.
    Verifica se il rubinetto è facilmente accessibile. In caso contrario, consulta il manuale.

  3. Apri il rubinetto di riempimento

    Ruota lentamente il rubinetto in senso antiorario.
    Ascolta il suono dell’acqua che entra nel circuito.

  4. Monitora la pressione

    Osserva attentamente il manometro mentre l’acqua riempie il circuito.
    Chiudi il rubinetto non appena la pressione raggiunge 1.5 bar. Non superare questa soglia per evitare danni all’impianto.

  5. Chiudi il rubinetto di riempimento

    Ruota il rubinetto in senso orario fino a chiuderlo completamente.
    Assicurati che non ci siano perdite d’acqua attorno al rubinetto.

Attenzione a questi punti critici

  1. Rumori o vibrazioni durante il funzionamento:
    • Una pressione troppo bassa può causare rumori dovuti al passaggio di stato dell’acqua (da liquido a vapore).
  2. Rischi di perdite:
    • Non lasciare mai il rubinetto di riempimento aperto, specialmente in aree dove la pressione dell’acquedotto è bassa. Questo potrebbe passare inosservato e portare a una perdita alla valvola di sicurezza della caldaia.
  3. Manutenzione preventiva:
    • Controlla periodicamente la pressione e assicurati che sia sempre nei valori ottimali.

Cosa fare in caso di problemi

  • Se la pressione non aumenta: Verifica che l’acquedotto fornisca acqua e che il rubinetto sia completamente aperto.
  • Se la caldaia va in blocco dopo il riempimento: Resetta la caldaia seguendo le istruzioni del manuale.
  • Se ci sono perdite: Contatta un tecnico qualificato per un controllo immediato.

Impostare la temperatura Riscaldamento e Acqua Sanitaria

La temperatura dell’acqua caldaia sanitaria della caldaia acquamea va tenuta il più basso possibile, quanto serve per l’utilizzo senza sprechi, ciò permette di allungare la vita della caldaia anche rispetto al fattore calcare. Circa la temperatura del riscaldamento possiamo scegliere liberamente a seconda del periodo.

Nota importante sulle manopole della caldaia è di muoverle lo stretto indispensabile, sebbene questo tipo di caldaia doti due schede, una principale e una di comando meno costosa, i ricambi elettronici sono in via di estinzione. La manopola del riscaldamento infatti andrebbe manovrata solo due tre volte a stagione per aumentare la temperatura ambiente a seconda della temperatura esterna, il resto andrebbe fatto attraverso il cronotermostato.

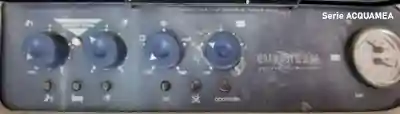

Display Caldaia EUROTERM Acquamea

Pulire sempre bene i Rompigetto e il Soffione Doccia

La caldaia ACQUAMEA è dotata di una valvola pressostatica che percepisce l’apertura del rubinetto, capisce così che c’è prelievo di acqua calda sanitaria. E’ indispensabile munirsi di rompigetto di ricambio nel caso in cui:

  • L’acqua scotta ed è impossibile miscelarla.
  • La caldaia non fa più il rumore caratteristico di accensione quando si apre il rubinetto.

Le problematiche principali riguardano il flusso di acqua che va via via peggiorando specialmente se ci si trova a un piano alto.

Mantenete sempre puliti dunque i filtri rompigetto e il soffione doccia per evitare discontinuità sull’acqua calda.

Componentistica

La scheda comandi con le manopole

E’ conosciuto il problema secondo cui la manopola selettore con le funzioni:

  • OFF: Spegnimento
  • Estate (Simbolo Sole): Dispone la caldaia Acquamea alla sola produzione dell’acqua calda sanitaria
  • Inverno (Simbolo Fiocco di neve): Dispone la caldaia alla produzione di ACS + Riscaldamento
  • Reset: Resetta gli errori Luce Rossa
  • Test: Funzione di manutenzione per l’analisi dei fumi (Massima potenza in riscaldamento per soli 15 minuti)

In posizione OFF rimane accesa o lampeggia, questo è dovuto all’ossidazione dei potenziometri delle manopole. Abbiamo trovato efficace un prodotto per disossidare i potenziometri e riparare l’inconveniente:

Il prodotto è ad alta evaporazione e non lascia residuo, non occorre il lubrificante opzionale, solo il detergente contatti.

Le manopole sono estraibili tirandole verso di se, a quel punto si utilizza il prodotto sui potenziometri e si ricollega la manopola blu prima dell’asciugatura del prodotto che è piuttosto veloce. Agire quindi sulla manopola per aumentare l’efficacia del prodotto sul componente elettronico.

NB: Non utilizzare troppo prodotto e spegnere sempre l’apparecchio durante la procedura, attendere almeno 10 minuti prima della riaccensione.


Il Circolatore

Attraverso il circolatore la caldaia ACQUAMEA prodotta da Eurotem trasporta il calore verso l’impianto di riscaldamento oppure allo scambiatore secondario durante il consumo di acqua calda sanitaria.


La scheda principale

La scheda principale non è più in produzione, prodotta dalla Bertelli & Partners ha finito il suo ciclo di vita. E’ tuttavia riparabile presso un elettronico esperto. Le principali cause di rottura della scheda della caldaia Acquamea sono i Relais, la caldaia tuttavia è progettata per fermarsi in tutte le condizioni di rottura della scheda conosciute.


Il vaso di espansione

Il Vaso di espansione di questa caldaia è un CIMM a pastiglia da 8 litri, i problemi che può dare il vaso di espansione sono una differenza di pressione molto grande tra impianto caldo e impianto freddo, in questi casi si va alla sostituzione. Ogni manutenzione vuole il gonfiaggio di questo vaso di espansione per garantire la corretta pressione.


Lo scambiatore secondario

Attraverso questo scambiatore a forma di boilerino la caldaia Acquamea scalda l’acqua sanitaria, questo componente è sempre più raro quindi è importante scaldare l’acqua calda sanitaria senza esagerare con le temperature.


La valvola deviatrice

Vista la natura meccanica della valvola deviatrice che dota la Acquamea, è comune che dopo anni di funzionamento la valvola scaldi i termosifoni durante la produzione di acqua calda. Questo è solitamente dovuto all’indurimento o la rottura della membrana che dota la valvola deviatrice Giannoni, nonchè alla presenza di pulviscolo oppure scaglie che provengono dall’impianto del termo. Se si tratta di pulviscolo e sporco ogni sostituzione di valvola porta a una nuova rottura prematura, il consiglio è quello di cambiare la valvola e dotare la caldaia di un filtro magnetico sul ritorno capace di filtrare lo sporco dei radiatori.

Problemi, anomalie ed errori

Anomalia Luce rossa

L’anomalia luce rossa è una anomalia bloccante che chiede la procedura di RESET.

In primo luogo potete tentare spostando il selettore di accensione in posizione RESET e un pochino oltre di qualche millimetro, vedrete l’anomalia spegnersi. La caldaia tenterà una seconda accensione nella quale l’anomalia non dovrebbe riapparire.

L’anomalia si manifesta in due differenti versioni:

  • La luce rossa è accesa fissa: Qualcosa è andato storto durante l’accensione, la caldaia non ha rilevato la fiamma ed è andata in blocco dopo 10 secondi.
    • E’ possibile che abbiano da poco cambiato il contatore del gas ? se così il primo gas potrebbe essere l’aria di prova.
    • Le valvole del gas sono aperte ? Potete identificarle perchè sono di colore Giallo, sotto la caldaia e al contatore.
    • E’ stato fatto qualche lavoro elettrico di recente ? La caldaia acquamea ha il controllo della polarità, utilizza il cavo neutro per la rilevazione di fiamma. In tal caso contattare un tecnico qualificato per verificare la polarità ed eventualmente invertirla.
    • La caldaia fa un forte rumore secco durante l’accensione ? Potrebbe trattarsi della valvola del gas, chiamate un tecnico qualificato.
  • La luce rossa lampeggia: Questa anomalia riguarda il sensore di sovratemperatura dello scambiatore primario. Occorre la valutazione di un tecnico qualificato.
    • Il rubinetto di riempimento è rimasto aperto per lungo tempo ? E’ capitato che ai piani alti la pressione non sia sufficiente a raggiungere l’1,5bar richiesto per il funzionamento, a volte il rubinetto di riempimento rimane aperto. Questo danneggia seriamente lo scambiatore primario di calcare e causa sovratemperatura.

Anomalia Luce Gialla

L’anomalia luce gialla nel modello Euroterm Acquamea può significare diverse cose:

  • La luce gialla è fissa e non lampeggia:
    • Manca l’acqua nell’impianto: procedere al riempimento e portare la pressione a 1,5bar. Infatti se il circolatore lavora in mancanza di pressione può portare il flussostato a non attivarsi.
  • La luce gialla lampeggia lentamente: Chiedere la valutazione di un tecnico qualificato
    • Nei modelli che terminano in S è presente la ventola (Estrattore fumi): Un problema di estrattore bloccato oppure la centrifuga sporca potrebbe non attivare il pressostato aria. Verificare estrattore e pressostato aria.
    • Nei modelli che terminano in J: potrebbe trattarsi della sonda fumi, occorre un tecnico qualificato.
  • La luce gialla lampeggia velocemente: Chiedere la valutazione di un tecnico qualificato
    • Riguarda i sensori di temperatura interni alla caldaia, vi è quello dell’acqua calda sanitaria oppure quello di modulazione. In ogni caso occorre chiamare un tecnico esperto.

L’accensione e la polarità

La caldaia Acquamea è dotata di una scheda sensibile alla polarità, questo significa che l’inversione di polarità dovuta il più delle volte a:

  • Lavori elettrici sul contatore della rete elettrica
  • Lavori elettrici su circuiti salvavita etc.

Devono essere eseguiti rispettando la fase e il neutro in caldaia. Pena accensione della luce rossa che indica il blocco fiamma.

Se si verifica il blocco fiamma ma dallo spioncino del bruciatore appare la fiamma, probabilmente si tratta della polarità invertita.

Il Selettore di funzionamento

Il modello Acquamea è dotato di una scheda comandi molto simile a questa Scheda di controllo e comandi Bertelli (CP 04.01) il cui selettore di funzionamento (OFF / Estate / Inverno / RESET / TEST ) tende ad ossidarsi.

Qualora aveste problemi ad accendere l’apparecchio in inverno, ossia la caldaia posta in inverno e il termostato in chiamata non reagisce, potrebbe essere per colpa del selettore che non percepisce bene la funzione fiocco di neve.

Se così fosse, è tornato utile spostare di un millimetro la freccia del selettore in avanti rispetto al fiocco di neve. Alla prima occasione potete chiedere ad un tecnico qualificato di:

  • Utilizzare uno spray per le ossidazioni elettriche (secco che non lascia unto), sui potenziometri. (Vedere più avanti nell’articolo).
  • Sostituire la scheda comandi.

Accessori Suggeriti

La caldaia ACQUAMEA prodotta da EUROTERM dota un flussostato per l’attivazione dell’acqua sanitaria. Pertanto munitevi sempre di nuovi rompigetto per i rubinetti. Infatti i filtri incidono sulla temperatura dell’acqua, se l’acqua circola lentamente guadagna troppo calore portando a discontinuità durante l’utilizzo. I filtri dei rubinetti devono essere necessariamente puliti dal calcare e dalla ruggine che si può formare. Stessa cosa per il soffione doccia i quali forellini possono ostruirsi portando l’acqua calda ad essere troppo calda.

Accessori per l’acqua sanitaria

E’ importante dunque munirsi di questi accessori di ricambio da utilizzare al bisogno qualora aveste problemi con la produzione di acqua calda sanitaria.

Qualora invece pensaste di far seriamente fronte al problema del calcare vi suggeriamo un ampliamento più incisivo che aiuterebbe l’apparecchio ad evitare la formazione del calcare. Una possibile soluzione invece di installare un meccanismo costosto come l’addolcitore potrebbe essere il dosatore di polifosfati. Si installa all’entrata dell’acqua sanitaria in entrata alla caldaia:

Accessori per il riscaldamento

La caldaia Euroterm Acquamea è particolarmente sensibile allo sporco dell’impianto. La caldaia rappresenta un vero e proprio collo di bottiglia dove si va ad accumulare lo sporco che arriva dai radiatori. Raccomandiamo sempre l’installazione di un filtro magnetico nel ritorno dell’impianto, questo aiuterebbe:

  • Lo Scambiatore primario: Il quale in presenza di sporco consistente potrebbe portare la caldaia a fare rumori forti durante il funzionamento
  • La Valvola deviatrice: La quale potrebbe scaldare l’impianto di riscaldamento durante la produzione di acqua calda sanitaria (Specialmente nel periodo estivo)
  • Il Circolatore (pompa): La quale potrebbe bloccarsi per inattività prolungata

Per iniziare il primo accessorio consigliato è il filtro magnetico che trovate in diversi tagli su Amazon, Alcuni si distinguono per la facilità di pulizia con apposito rubinetto utilizzabile anche dall’utente.

Domande e Risposte Comuni

Ecco alcune domande formulate dai nostri clienti:

Il Riscaldamento non si avvia

Iniziate i controlli dalla caldaia Acquamea:
Controllate che sia correttamente in pressione: La pressione deve sempre essere a 1,5bar per consentire il funzionamento.
Verificate che la manopola delle funzioni sia in posizione Fiocco di Neve (Inverno): Solo in questa modalità la caldaia Acquamea provvede all’acqua calda sanitaria e riscaldamento.
Ispezionate che non ci siano spie di anomalie accese: I Blocchi (Luce rossa) sono resettabili, quelle con la luce gialla richiedono assistenza.
A questo punto se tutto è corretto si passerà al termostato ambiente:
Controllate che il termostato ambiente sia acceso e abbia le batterie perfettamente cariche: Utilizzate solo batterie usa e getta e di ottima qualità. Le batterie ricaricabili non vanno bene perchè l’amperaggio di queste non è sufficiente per attivare il relais. Pulite i contatti elettrici delle batterie se notate segni di polvere bianca (acido).
Mettete temporaneamente il termostato in modalità manuale e alzate la temperatura più di quella rilevata in ambiente: In questo modo il termostato va in chiamata, ossia chiama la caldaia al riscaldamento. Dovrebbe apparire un simbolo che vi avverte che il riscaldamento è attivo.

L’acqua viene troppo calda e poi di colpo fredda

la caldaia Euroterm Acquamea in tutte le versioni è dotata di una valvola deviatrice pressostatica.
In virtù di questo, se la pressione dell’acqua calda sanitaria è troppo debole, potreste avere problemi di surriscaldamento. occorre allora verificare che i filtri dei rubinetti siano perfettamente puliti e il soffione doccia abbia tutti i fori aperti e perfettamente funzionanti.
Recuperando così un flusso corretto, la caldaia scalderà l’acqua alla temperatura corretta senza surriscaldamenti.

Conviene cambiare la caldaia Euroterm ACQUAMEA 20 S e ACQUAMEA 20 J?

La caldaia Euroterm ACQUAMEA 20 S e ACQUAMEA 20 J, prodotta tra il 2000 e il 2004, presenta diverse criticità che ne suggeriscono la sostituzione. La scheda elettronica, attualmente irreperibile e non più in produzione, rende difficoltosa la reperibilità dei pezzi di ricambio e la manutenzione, aumentando il rischio di fermo totale. Le rotture della scheda sono frequenti e problematiche.
Inoltre, la caldaia è dotata di una valvola pressostatica che si innesca solo con almeno 6 litri al minuto di portata al sanitario. Questo la rende incompatibile nel 2024 con la pressione dell’acquedotto ai piani alti, causando problemi di funzionamento in quelle condizioni.

Con questo modello di caldaia è bene avere sempre a disposizione questi ricambi:

Specifiche Tecniche

Potenze, Rendimenti e Assorbimenti Elettrici

MEA 20 JMEA 25 JMEA C20 SMEA C25 S
Tipo ApparecchioB11 BSB11 BSC12 C32 C42 C52 C62 C82C12 C32 C42 C52 C62 C82
Potenza Termica Focolare kcal/h22.18827.69222.17927.636
Potenza Termica Focolare kW25,832,225,832,1
Potenza Termica Utile kcal/h19.95224.94020.65025.840
Potenza Termica Utile kW23,2292430
Potenza Termica Ridotta Utile kcal/h9.97612.47010.37012.500
Potenza Termica Ridotta Utile kW11,614,512,114,5
Rendimento Termico Utile al 100% Pnom (%)90,190,393,193,5
Rendimento Termico Utile al 30% Pnom (%)89,686,190,292,7
Assorbimento Elettrico Nominale (W)100100147160
Alimentazione Elettrica (V/Hz)230/50230/50230/50230/50
Grado di Protezione ElettricaX0BX0BX0BX0B

Alimentazione Gas

MEA 20 JMEA 25 JMEA C20 SMEA C25 S
Categoria Apparecchio per Tipi di GasII2H3+II2H3+II2H3+II2H3+
Pressione Alimentazione Gas Metano (mbar)20202020
Pressione Alimentazione GPL (mbar)37373737
Pressione Max agli Ugelli Gas Metano (mbar)10.510.510.512.2
Pressione Max agli Ugelli GPL (mbar)28.028.028.028.1
Consumo Max Gas Metano (mc/h)2.733.402.733.40
Consumo Max Gas GPL (Kg/h)2.032.532.032.53

* Le portate gas sono riferite al PCI, alla temperatura di 15°C e alla pressione di 1013 mbar

Caratteristiche di Combustione

CaratteristicaMEA 20 JMEA 25 JMEA C20 SMEA C25 S
Temperatura fumi alla Pnom metano (°C)113.5116.3113109
Temperatura fumi alla Pmin metano (°C)106.3100.810195
Temperatura fumi alla Pnom GPL (°C)113.5116.3112101
Temperatura fumi alla Pmin GPL (°C)106.3100.89895
Portata fumi alla Pnom metano (kg/h)55.177,45061
Portata fumi alla Pmin metano (kg/h)53.875,85063
Portata fumi alla Pnom GPL (kg/h)55,177,45064
Portata fumi alla Pmin GPL (kg/h)53,875,84961
Tenore di CO2 alla Pnom metano (%)6,55,87,557,65
Tenore di CO2 alla Pmin metano (%)3,63,23,653,53
Tenore di CO2 alla Pnom GPL (%)6,55,88,78,35
Tenore di CO2 alla Pmin GPL (%)3,63,24,374,19
Classe di NOx2222

Manuale in PDF Scaricabile
