Manuale di istruzioni caldaia EUROTERM AURA MEB 24 S pdf in italiano

La caldaia a condensazione EUROTERM AURA MEB 24 S è una caldaia nella quale si ha la condensazione del vapore acqueo dei prodotti della combustione, per recuperare il calore latente e aumentare l’efficienza energetica. Questa versione dota un boiler incorporato di {field 4} litri, perfetto per famiglie numerose oppure per l’uso con vasche da bagno. La caldaia permette il collegamento di un boiler esterno per il riscaldamento dell’l’acqua calda (ACS).

Infatti le caldaie tradizionali non possono sfruttare tutto il calore sensibile, per evitare la corrosione della condensa. Il vapore acqueo generato dal processo di combustione viene quindi disperso in atmosfera attraverso il camino e con esso il calore latente associato.

Con questo apparecchio a condensazione, risparmiate fino al 30% di gas in meno rispetto a una caldaia della precedente generazione. Il suo boiler il generatore di calore è in grado di fornire l’acqua calda del rubinetto (ACS) in nuclei familiari numerosi,

EUROTERM prevede condotti di scarico specifici per la condensa della caldaia, resistenti agli acidi della condensa. Le tubazioni di scarico devono essere installate con una pendenza verso la caldaia tale da garantire il reflusso della condensa verso la camera di combustione che è costruita per raccogliere e scaricare la condensa. Se non è possibile potete installare terminali che convogliano la condensa allo scarico. è necessario evitare punti di ristagno della condensa nel sistema di evacuazione dei prodotti della combustione, ad eccezione del battente dell’eventuale sifone collegato al sistema di evacuazione dei prodotti della combustione. Come vuole la normativa, la condensa non può essere recuperata, le tubature devono essere quindi collegate dalla caldaia allo scarico senza punti di prelievo. Ne è vietata la raccolta in tanica e l’utilizzo per annaffiare le piante.

{toc}

Consigli utili

la manutenzione annuale è indispensabile per la validità della garanzia convenzionale EUROTERM. Per mantenere inalterate le caratteristiche di sicurezza e rendimento che contraddistinguono l’apparecchio è necessario far eseguire la manutenzione con cadenza annuale.

Annualmente oppure all’inizio della stagione invernale

• Controllare che la pressione dell’impianto di riscaldamento sia tra 1 e 1, 5 bar.
• Contatta il tuo manutentore di fiducia per effettuare la manutenzione e la pulizia.
• Verificare la carica delle batterie del termostato ambiente.
• Controllare regolarmente la pressione mostrata dal manometro.

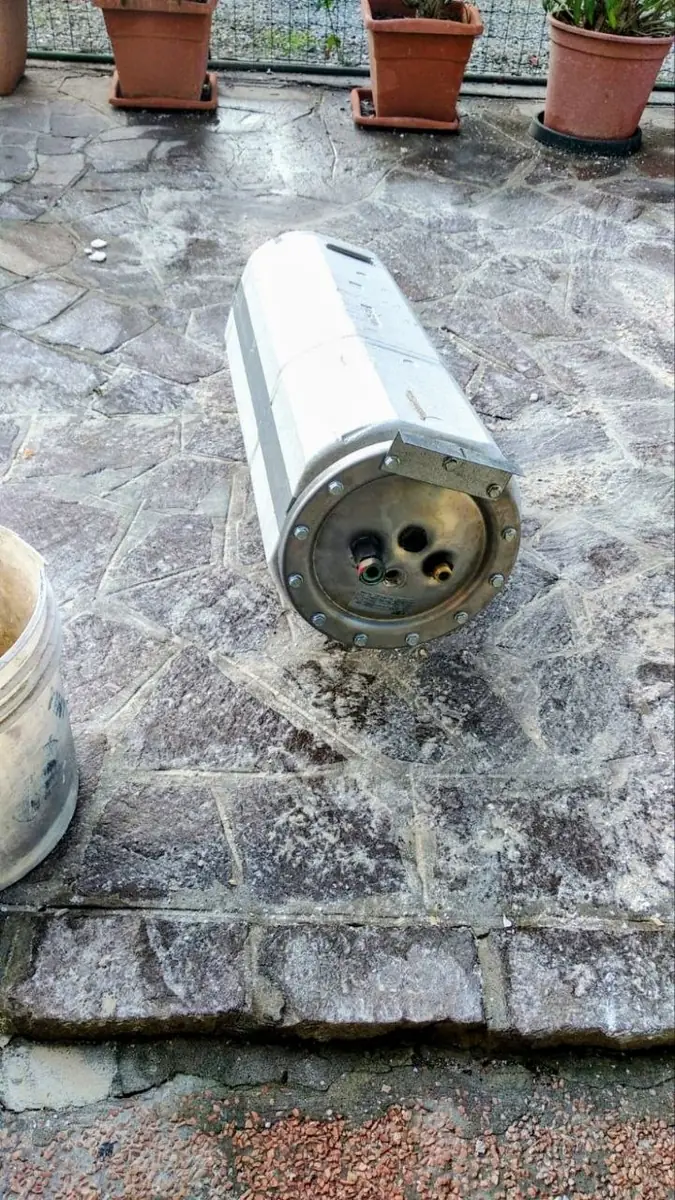

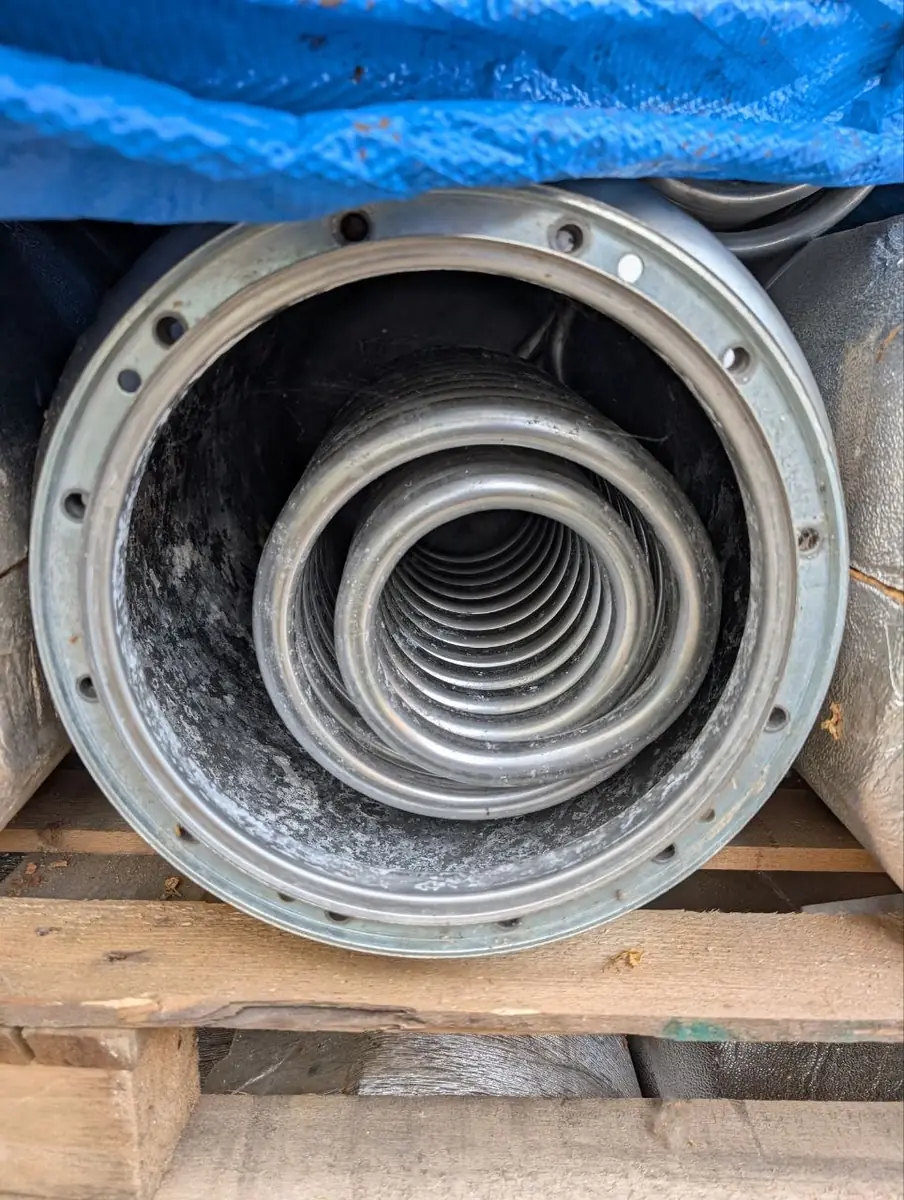

Calcare e accumulo boiler

Andare in ferie

Tutte le caldaie, anche quelle più recenti hanno una remota possibilità di perdita. Il suggerimento è di adottare una serie di misure che possano aiutarvi a stare più tranquilli durante le vostre vacanze:

• Chiudete il contatore del gas.
• Chiudete il contatore dell’acqua sanitaria.
• Spegnete l’apparecchio termico.

Al vostro ritorno eseguite al contrario tutte le procedure. Successivamente vi potrà servire riarmare il generatore di calore dall’errore di mancata accensione.

Temperature suggerite

La caldaia EUROTERM AURA MEB 24 S è sempre capace di produrre la temperatura che volete per riscaldamento l’l’acqua calda (ACS). Potete fare la regolazione delle temperature attraverso il pannello comandi. tuttavia vi consigliamo di regolare la temperatura dell’acqua calda sanitaria (ACS) al minimo indispensabile per via del calcare e la temperatura del riscaldamento a seconda delle necessità. Consigliamo comunque di utilizzare temperature basse per favorire il principio della condensazione.

Il display della caldaia EUROTERM AURA MEB 24 S

{field 12}

All’accensione dell’apparecchio, o dopo uno sblocco (Reset), ed in assenza di richiesta di calore sono previsti:

• 5 sec. pausa di sicurezza
• 15 sec. attivazione della valvola a tre vie
• 60 sec. attivazione del circolatore
• spegnimento del circolatore e della valvola a 3 vie

Questo ciclo si verifica ogni 24 ore, ed anche 24 ore dopo l’ultima richiesta di calore, Le suddette operazioni assicurano il moto dei componenti per almeno una volta al giorno.

Riscaldamento

La partenza in riscaldamento, dopo un periodo di pausa, prevede:

• 15 sec. attivazione della valvola a 3 vie;
• attivazione della pompa
• controllo dei contatti del pressostato aria (devono essere chiusi);
• attivazione del ventilatore
• alla richiesta di calore inizia il periodo di preventilazione
• attivazione del trasformatore di accensione ed apertura della valvola del gas
• se la rilevazione della fiamma è corretta, il ventilatore gira per alcuni secondi alla potenza max, dopo di che ha inizio la modulazione.

Produzione di Acqua calda Sanitaria

Alla richiesta di acqua calda sanitaria la valvola a tre vie della caldaia EUROTERM AURA MEB 24 S commuta immediatamente sul circuito sanitario. Dopo lo spegnimento del bruciatore la pompa continua a funzionare per un periodo di due minuti dopo che si spegne. In fase di produzione di acqua calda sanitaria il bruciatore si spegne quando la temperatura misurata dal sensore di ritorno in caldaia supera il valore impostato.

Automa a stati

La caldaia segnala lo stato attuale e la temperatura del primario

• 0 – XX: Nessuna richiesta di calore
• 5 – XX: Alimentazione della ventola fumi e test di funzionamento
• 1 – XX: Preparazione della camera di combustione alla fase di accensione
• 2 – XX: Fase di accensione
• 3 – XX: Produzione Riscaldamento
• 4 – XX: Produzione Acqua calda sanitaria
• 6 – XX: Riscaldamento soddisfatto, attesa prima della ripartenza (post circolazione)

Impostazione delle temperature

Per impostare le temperature, accedere al menu di configurazione

• Tasto PROG (accede al menù, i parametri hanno il punto NON LAMPEGGIANTE) Il tasto SEQUENZA scorre i parametri
  • 1. Impostazione della temperatura Acqua Calda Sanitaria
    • Utilizzare tasto + e – per impostare la temperatura desiderata
    • Al termine della modifica tenere premuto il tasto MEMO, seguono due lampeggi e il valore è memorizzato
  • 4. Impostazione della temperatura Riscaldamento
    • Utilizzare tasto + e – per impostare la temperatura desiderata
    • Al termine della modifica tenere premuto il tasto MEMO, seguono due lampeggi e il valore è memorizzato
  • Per uscire premere DUE volte il tasto PROG

Menu Spazzacamino / TEST

Questa funzione è un modo rapido che può essere usata quando si fanno le prove di combustione:

• Premere contemporaneamente i pulsanti MODE e +, per forzare la caldaia alla potenza massima. Ciò simula una forte
  richiesta di calore in riscaldamento e porta la velocità del ventilatore al massimo per la durata di 15 minuti. Quando il
  bruciatore sì accende viene visualizzata una H XX.
• Premere contemporaneamente i pulsanti MODE e – la caldaia va in riscaldamento e viene visualizzata una L XX.
• Premere contemporaneamente i pulsanti + e — per ritornare al funzionamento normale.

ATTENZIONE: Quando si usa questa procedura la valvola deviatrice rimane in posizione INVERNO ed il numero di giri massimi sono quelli inseriti nella fase F del menù chiave C62 per cui sono indispensabili due condizioni:

• Che il circuito riscaldamento sia aperto ed abbia un ottimo scambio termico
• Che i valori del numero dei giri massimi (F) siano quelli corrispondenti alla massima potenza della caldaia che si vuole avere anche
  durante la fase sanitari (quelli inseriti nella fase “H” del menù chiave C62)

Visualizzazione Dati (Sistema Monitor)

Nella visualizzazione dati, è possibile controllare i valori istantanei di funzionamento dell’apparecchio (non modificabili). Premere due volte il pulsante MODE (appare un punto luminoso lampeggiante a destra della prima cifra). Premere il pulsante STEP per visualizzare tutte le FASI disponibili

Errori e Anomalie

Gli errori si presentano quando le cifre lampeggiano in maniera alternata

• 9 – 12: Pressione impianto troppo bassa, Utilizzare il rubinetto di riempimento per ristabilire la pressione, al termine premere il pulsante RESET
• 4 – 04: Errore generico scheda, tipicamente viene visualizzato in cocomitanza con un altro errore dopo il quale si è spenta e riaccesa la caldaia, resettare la caldaia con RESET
• 2 – 02: Mancata accensione, dopo 10 secondi la caldaia è andata in blocco non avendo percepito la fiamma.

• Mancanza GAS
• Problema alla candeletta di accensione o rilevazione
• Trasformatore di accensione Rotto

Errori, Anomalie e Risoluzione dei problemi

Il display, in caso di anomalia o errore mostra il codice anomalia, il controllo degli errori permette alla caldaia di lavorare in totale sicurezza, attenersi dunque alle istruzioni fornite con il generatore di calore.

Problemi sull’acqua calda sanitaria (ACS)

Buona parte dei problemi avuti con l’apparecchio termico AURA MEB 24 S è circa l’acqua calda (ACS) coinvolgono problemi di pressione impianto o ostruzioni:

• Controllare che il rubinetto di riferimento abbia il rompigetto o frangiflutto pulito
• Verificate se l’acqua calda (ACS) viene allo stesso modo in tutti i miscelatori
• Controllare che l’apparecchio termico non presenti un codice di errore e risponda alla richiesta dell’acqua calda del rubinetto (ACS)
• Se nemmeno l’acqua fredda viene correttamente in tutti i rubinetti, verificare che non sia chiuso il contatore

Qualora questi controlli non riuscissero a rimettere in servizio l’apparecchio termico, potete telefonare al centro assistenza per ricevere assistenza esperta.

Problemi sul riscaldamento

Per nostra esperienza buona parte dei problemi avuti con la caldaia AURA MEB 24 S è risolvibile controllando la pressione oppure sostituendo le pile del termostato ambiente. Bene anche tentare di riarmare il generatore di calore, con il pulsante di riarmo, come da istruzioni. Infatti può accadere che recentemente sia stata chiusa la valvola generale del gas oppure che vi sia stato un cambio del contatore del gas, controllare dunque se i fornelli si accendono correttamente ed eventualmente spurgare l’aria.

Passate dunque a verificare il cronotermostato ambiente:

• Le batterie ricaricabili non hanno sufficiente amperaggio per il funzionamento. avete utilizzato batterie ricaricabili?
• E comparso il simbolino della richiesta di calore? Provate a inserire la modalità manuale e alzare la temperatura richiesta.
• Se il vostro regolatore di ambiente ha le stagioni di riferimento accertatevi che sia correttamente selezionata la modalità invernale
• Specialmente in autunno quando le temperature esterne non sono troppo basse, è comune che i riscaldamento a pavimento e o radiatori siano freddi, potete dunque effettuare una prova alzando la temperatura al cronotermostato ambiente

Accessori consigliati

In virtù del funzionamento sull’impianto di la caldaia EUROTERM AURA MEB 24 S può trovare estremamente utile l’impiego di un filtro magnetico , capace di trattenere le impurità circolanti . Il defangatore magnetico trattiene pulviscolo sotto forma di scaglie di ruggine e fanghi prima che arrivino allo Scambiatore primario dove solitamente rimangono intrappolate determinando il funzionamento della caldaia. Oggi il filtro defangatore magnetico viene largamente utilizzato per la caldaia, EUROTERM ne incoraggia l’uso ai fini della garanzia.

Termostato Ambiente e Caldaia Aura Meb 24 S

Grazie alla morsettiera, potete effettuare il collegamento con un regolatore di ambiente (termostato). L’apparecchio termico EUROTERM AURA MEB 24 S regola la temperatura dell’acqua del riscaldamento e un eventuale regolatore di ambiente la temperatura dell’ambiente. Un termostato vi permette di controllare temperature e orari del vostro riscaldamento.

Vi sono diversi termostati compatibili con la caldaia Aura Meb 24 S, potete scegliere tra:

• Termostati Giornalieri: Sono i regolatori più semplici, permettono di regolare una sola giornata su due o più livelli di temperatura. Sono perfetti per soddisfare la normativa e ben si adattano a persone non in attività lavorativa che cercano qualcosa di estremamente semplice.
• Termostati Settimanali: Questi termostati permettono di regolare una settimana di riscaldamento, sono adatti a famiglie in attività lavorativa che vorrebbero distinguere il giorno feriale da quello festivo.
• Termostati Evoluti: Questa categoria di termostati vi permettono un alto risparmio energetico e la possibilità di regolare automaticamente il riscaldamento a seconda della vostra permanenza nell’appartamento durante la settimana.

I termostati citati in questo articolo saranno poi compatibili anche con un modello di caldaia differente.

Termostati Giornalieri

Grazie ai termostati giornalieri potete regolare una sola giornata di riscaldamento, ora per ora e con due o più livelli di temperatura.

Questi termostati giornalieri sono tutti compatibili con la caldaia AURA MEB 24 S:

Termostati Settimanali

Se vi interessa distinguere i giorni feriali da quelli festivi o cercate un prodotto più completo al giusto prezzo, potete sicuramente dotare la caldaia AURA MEB 24 S di un termostato settimanale.

Questi modelli di termostato settimanale sono tutti compatibili con la caldaia AURA MEB 24 S:

Cronotermostato Settimanale Digitale Plikc – Neve PRO: Funzioni, Installazione e Recensioni

Manuale di istruzioni Termostato IMIT TECHNO WPT

Termostati Evoluti

Oggi è possibile dotare la caldaia AURA MEB 24 S di termostati evoluti in grado di regolare in autonomia il riscaldamento grazie allo smartphone.

Alcuni modelli permettono di percepire automaticamente la vostra presenza nell’ambiente domestico quando vi collegate alla vostra rete WIFI. In questo modo i moderni termostati di terza generazione, possono programmare automaticamente la vostra settimana di riscaldamento ideale.

Questi termostati sono tutti compatibili in modalità Relais, peraltro possono essere ricollegati a una nuova caldaia in caso di sostituzione dell’apparecchio:

Manuale Beca 3000GCLW: Cronotermostato Settimanale WiFi

Manuale Smartlife Wi-Fi Termostato Beca BHT-005

Termostato Intelligente NETATMO NVP-IT

Sonda Esterna di temperatura per Aura Meb 24 S

Un accessorio che merita particolare attenzione è la sonda di temperatura esterna che ha lo scopo di modulare automaticamente la potenza erogata e la temperatura di mandata dell’impianto ( la temperatura dell’acqua che dalla caldaia giunge ai termosifoni e o pannelli radianti ). Sonda di temperatura esterna e cronotermostato ambiente possono lavorare anche simultaneamente, in funzione delle esigenze dell’utente. La sonda egisce sempre sulla caldaia AURA MEB 24 S, indipendentemente dalla presenza di un termostato ambiente. Il corretto posizionamento della sonda è fondamentale e deve essere valutato in funzione delle caratteristiche climatiche del luogo di riferimento. Il posizionamento standard è nella zona Nord-Ovest dell’edificio, in cui di solito il valore di riferimento della temperatura esterna rilevata è il più basso.

Avvertenze

Prima di accendere l’apparecchio termico l’utente deve accertarsi che nel Certificato di prima accensione ci sia il timbro del Centro Assistenza tecnica che attesti il collaudo e la prima accensione della caldaia. Per l’avvio della garanzia l’apparecchio termico deve essere messa in funzione da un Centro Assistenza Tecnica autorizzato EUROTERM entro, e non oltre, 30 giorni dalla data di installazione. Questa caldaia dovrà essere destinata all’uso per la quale è stata espressamente costruita: riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica. Ogni altro uso è da considerarsi improprio e quindi pericoloso. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a persone, animali o cose derivanti dall’errato utilizzo. Il cliente, per poter usufruire della garanzia fornita dal costruttore, deve osservare scrupolosamente ed esclusivamente le prescrizioni indicate nella sezione utente del manuale. Non ostruire le aperture di ventilazione del locale dove è installato un apparecchio a gas per evitare il verificarsi di miscele tossiche ed esplosive. Non permettere che la caldaia sia usata da persone bambini compresi le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.

Avvertenze circa l’uso di energia elettrica

• In caso di danneggiamento del cavo, spegnere l’apparecchio e rivolgersi esclusivamente a personale professionalmente qualificato per la sostituzione dello stesso.
• Non toccare l’apparecchio con parti bagnate e o umide e o a piedi nudi
• Non lasciare esposto l’apparecchio ad agenti atmosferici pioggia, sole, ecc. a meno che non sia espressamente previsto.
• Non tirare i cavi elettrici

Nel caso di odore di gas

• Aprire immediatamente porte e finestre per creare un ricambio di aria che possa pulire velocemente il locale.
• Non azionare interruttori elettrici, il telefono e qualsiasi altro apparecchio che possa generare scariche elettriche o scintille.
• Chiudere i rubinetti del gas.
• Chiedere l’immediato intervento di personale professionalmente qualificato.

Conviene cambiare la caldaia EUROTERM AURA MEB 24 S?

Valutare se cambiare la caldaia EUROTERM AURA MEB 24 S può essere una decisione vantaggiosa per molti motivi. Di seguito, riassumiamo i principali punti a sfavore di questa caldaia:

• Obsolescenza: La caldaia non è più in produzione dal 2018, il che significa che potrebbe essere difficile trovare pezzi di ricambio e supporto tecnico.
• Problemi Irreparabili: Errori come il 5 29 (errore tachimetro ventola) sono irreparabili, rendendo necessario un intervento significativo o la sostituzione dell’intero apparecchio.
• Manutenzione Inadeguata: Se non è stata correttamente manutentata, la caldaia può generare forti rumori di funzionamento (borbottii), che indicano problemi interni potenzialmente gravi.
• Chiusura Ermetica: La scarsa pulizia e la rottura delle barre filettate dell’oblò del bruciatore possono compromettere la chiusura ermetica, influenzando negativamente l’efficienza e la sicurezza dell’apparecchio.

Se sei interessato a esplorare le opzioni di aggiornamento e ottenere un preventivo personalizzato per la tua zona a Modena, compila il modulo sottostante per essere ricontattato:

{convertforms 1}

Per vedere i nuovi modelli di caldaie più performanti, visita la nostra pagina dedicata: Installazione Caldaie Bellelli Assistenza.

Manuali d’uso in PDF stampabili

Scarica il manuale d’uso e di istruzioni per l’utente, Questo deve sempre accompagnare l’apparecchio termico in formato stampato.
