Manuale di istruzioni Termostato BPT TA 450
Termostato semplice ed elegante con due temperature e funzione antigelo. Grazie all’indicatore di carica batteria si può sapere se le batterie chiedono di esser sostituite. il Termostato BPT TA 450 ha 4 programmi impostabili e fornisce la funzione raffrescamento.
Questo Termostato, essendo settimanale, ben si adatta alla famiglia in attività lavorativa che vuole distinguere il giorno feriale da quello festivo. Il programma festivo, grazie alle 3 temperature può prevedere una fase di mantenimento che è utile per abbassare di un grado la temperatura quando si svolgono le comuni faccende di casa.
Funzione Raffrescamento
Attraverso un pulsante, il termostato BPT TA 450 fornisce la funzione raffrescamento che cambia la logica di attivazione, anzichè attivarsi se la temperatura rilevata è minore di quella impostata, si attiva se è maggiore. Questo permette, in estate, di utilizzare il ventilconvettore in raffrescamento se l’impianto è predisposto.
{toc}
Regolazioni e Display

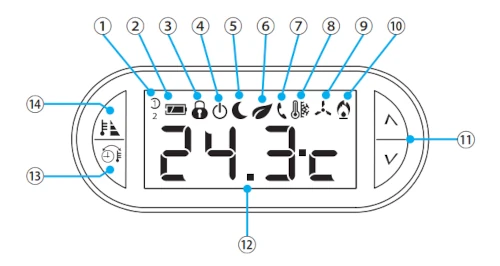

Il Display
Descrizione del display del termostato.
- Profili utente: è evidenziato il profilo attivo.
- Stato delle batterie:
- Batterie cariche.
- Sostituire le batterie entro un mese.
- Batterie scariche (❌).
- Blocco della regolazione temperatura attivo.
- Zona termica esclusa dal controllo (antigelo attivo).
- Livello temperatura NOTTE attivo.
- Livello temperatura ECO attivo.
- Attivazione da remoto in corso.
- Temperatura antigelo.
- Modalità raffrescamento attiva. (Icona animata = raffrescamento in corso)
- Modalità riscaldamento attiva. (Icona animata = riscaldamento in corso)
- Pulsanti per la variazione dei valori visualizzati.
- Temperatura rilevata / ora corrente.
- Pulsante per la scelta del dato visualizzato sul display (temperatura/ora).
- Pulsante per l’attivazione dei livelli di temperatura (CONFORT, ECO e NOTTE).

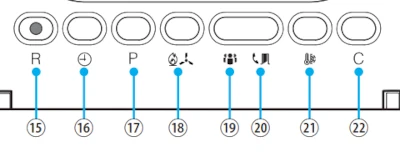

Funzione dei tasti
14. Pulsante di reset.
15. Impostazione dell’orologio.
16. Impostazione dei parametri di funzionamento.
17. Selezione della modalità di funzionamento del dispositivo. (RAFFRESCAMENTO – RISCALDAMENTO – OFF)
18. Selezione del profilo utente.
19. Selezione della funzionalità assegnata al contatto ausiliario; contatto finestra o attivazione da remoto.
20. Impostazione della temperatura antigelo.
21. Visualizzazione tempo di funzionamento dell’impianto diviso per livello di temperatura.
Regolare l’ora corretta
Per regolare l’ora corretta premete il pulsante con il simbolo dell’orologio:
- A Questo punto i minuti lampeggiano, utilizzate il pulsante freccia su o freccia giu per impostare il valore di minuti corretto
- Premete nuovamente il pulsante orologio, le cifre delle ore lampeggiano, impostate l’ora corretta con i pulsanti freccia.
- Premete il pulsante orologio per salvare le modifiche
Verificate sempre che l’orario sia corretto tenendo presente anche la variazione dell’ora Solare / Legale.
Impostare le temperature di funzionamento
Una volta impostata la modalità desiderata, nella maggior parte dei casi il riscaldamento, programmate prima di tutto le temperature:
- Premete il tasto (P) sul display compare la dicitura Conf che indica che è possibile modificare la temperatura di acceso (Comfort)
- Premere i pulsanti freccia per variare la temperatura di Comfort (Suggeriamo 18 / 20 gradi)
- Premendo il pulsante (P) nuovamente si accede alla modifica della temperatura di Eco (Economia)
- Variare la temperatura di economia (spegnimento) a vostro piacere (Suggeriamo 16 gradi)
Problemi Comuni
Il termostato non accende il riscaldamento!
Effettuate alcune operazioni preliminari:
- Sostituite le batterie del termostato per sicurezza, utilizzate solo batterie di ottima marca e non ricaricabili
- Verificate che il termostato sia correttamente in funzione riscaldamento (Compare il simbolo della fiamma sul display)
- Utilizzate il pulsante freccia su per variare la temperatura temporaneamente ad una temperatura maggiore di quella ambiente attuale.
A Questo punto il simbolo della fiamma dovrebbe animarsi e il riscaldamento a breve dovrebbe entrare a regime, diversamente:
Verificare la caldaia
- Verificare che il livello di pressione sia corretto (tra 1 e 1,5 bar)
- Che la caldaia non presenti errori o anomalie
- Che sia correttamente impostata in inverno.
Domande Frequenti
A voi le domande e le più frequenti formulate:
Consigli Utili
Consigli per l’utilizzo ottimale del termostato.
- Grazie alle sue tre temperature, potete programmare il cronotermostato BPT TA 450 per andare in modalità economica o comfort.
- Temperatura economia (T1), suggeriti 16°c: Potete Utilizzare la prima temperatura (T1) per lo spegnimento o economia, utile per ridurre la temperatura durante la notte o durante il giorno
- Temperatura comfort (T3), suggeriti 18°c +/- 2°c: Utilizzate la terza temperatura come temperatura di comfort, siete in casa ma fermi (sedete al tavolo in sala oppure guardate un film sul divano) si percepisce di più la temperatura. Utilizzate questa temperatura con strategia.
- Sostituite Frequentemente le batterie (Ogni 2 anni) per evitare interruzioni di servizio.
- Se avete un impianto a termosifoni in ghisa, prevedete un’accensione anticipata di 1h e di conseguenza uno spegnimento anticipato per sfruttare al massimo l’inerzia termica di questo materiale.
Montaggio e Installazione
Il termostato BPT TA 450 funziona in modalità Relais, si abbina solitamente a una caldaia. Al termostato spetterà il compito di chiudere il contatto riscaldamento della caldaia per avviare la funzione riscaldamento. E’ importante sapere che il montaggio di questo termostato va sempre fatto da un tecnico esperto per evitare il rischio di folgorazione da parte della caldaia. Spegnere sempre la caldaia quindi durante il collegamento.
Sostituzione di un altro termostato con il BPT TA 450
La sostituzione di un precedente termostato chiede in ogni modo un tecnico qualificato. Del precedente termostato, una volta smontato avrete due contatti termostato che vanno alla caldaia e potreste avere anche l’alimentazione di rete.
- L’alimentazione di rete del precedente termostato va necessariamente isolata
- I contatti del nuovo termostato vanno collegati alla morsettiera del BPT TA 450 sul Comune e Normalmente aperto
Installazione del BPT TA 450 Exnovo
Nel caso che il BPT TA 450 venga posato per la prima volta allora occorre portare due fili idonei nella posizione di installazione.
La posizione di installazione è alta almeno 1,5 mt da terra e lontana da influenze di calore, vi suggeriamo pertanto di evitare l’installazione in cucina e in prossimità dei termosifoni.
Da evitare anche l’installazione in prossimità di porte o finestre le cui correnti di aria potrebbero accendere il riscaldamento.
Specifiche Tecniche
| Caratteristica | Dettaglio |
|---|---|
| Tipo di Apparecchio | Uso domestico |
| Tipo di Dispositivo | Elettronico a montaggio indipendente |
| Display | Grafico LCD retroilluminato |
| Alimentazione | 3 pile mini stilo alcaline LR03 tipo AAA da 1,5V |
| Autonomia | Maggiore di 1 anno |
| Caratteristiche del relè (tensione massima) | 250V |
| Caratteristiche del relè (corrente massima con carico resistivo) | 5A |
| Caratteristiche del relè (corrente massima con carico induttivo) | 2A |
| Tipo d’azione | 1B-U |
| Contatti disponibili | 1 contatto di scambio NA-NC |
| Intervallo di rilevamento della temperatura ambiente | 15 secondi |
| Risoluzione di lettura | 0,1 °C |
| Precisione | ≤ ±0,3 °C |
| Software | Classe A |
| Grado d’inquinamento | 2 |
| Tensione impulsiva | 4 kV |
| Temperatura massima della testa di comando | 40 °C |
| Grado di protezione | IP30 |
| Isolamento elettrico | Classe II |
| Dimensioni | 120x86x20 mm |
| Temperatura di funzionamento | da 0 °C a +40 °C |
