Termostato BPT TH345: Manuale D’uso istruzioni

Soluzione entry-level che include tutte le funzioni di base. Grazie all’installazione da incasso compatibile con le serie civili più diffuse, ed alle 2 finiture disponibili, si inserisce adeguatamente in qualsiasi contesto abitativo. È la soluzione ideale per chi ricerca affidabilità, semplicità d’uso e design accurato.

Consigli Utili

• Sostituire frequentemente le batterie del cronotermostato (circa 2 anni)
• Non utilizzare batterie ricaricabili
• Temperature
  • Per lo spegnimento (Temperatura ridotta) è consigliata una temperatura di 16°C
  • Per l’accensione (Temperatura Comfort) è consigliata una temperatura di 18°C +/- 2°C
• Qualora abbiate radiatori in alluminio, non vi richiede accendere con largo anticipo
• Qualora abbiate radiatori in ghisa, accendete almeno un’ora prima per raggiungere la temperatura, potete altresì spegnere un’ora prima di coricarsi per sfruttare l’inerzia termica dell’impianto

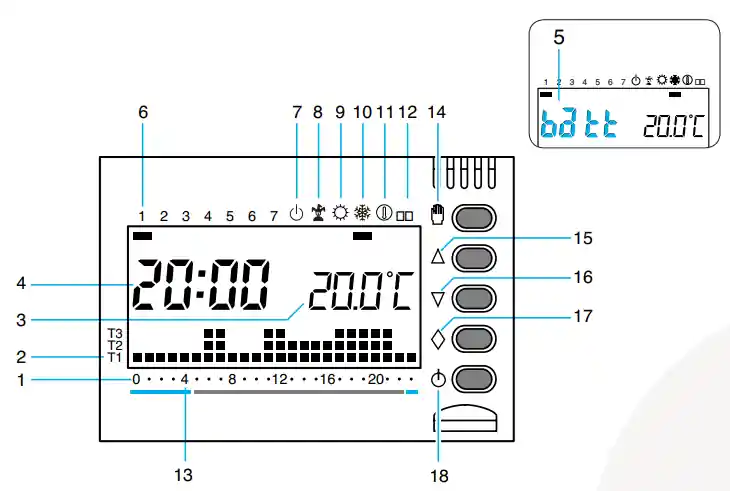

Il Display del BPT TH 345

Il display del termostato è progettato per fornire un’interfaccia chiara e completa che consente di monitorare e controllare facilmente il funzionamento del sistema di riscaldamento e raffreddamento. Di seguito vengono descritte le sue principali indicazioni e comandi:

Indicazioni sul display:

1. Scala oraria (0÷23): Mostra le ore della giornata rappresentate graficamente. Un cursore lampeggiante indica l’ora attuale in base all’orologio interno.
2. Livelli di temperatura (T1÷T3): Indicano i livelli di temperatura impostati per il funzionamento.
3. Termometro digitale: Mostra la temperatura corrente rilevata dal termostato BPT TH345.
4. Orologio digitale: Indica l’ora corrente in formato digitale.
5. Indicazione batteria scarica: Una scritta dedicata appare sul display per segnalare che le batterie devono essere sostituite.
6. Giorno della settimana (1÷7): Indica il giorno corrente, dove “1” rappresenta il primo giorno della settimana.
7. Esclusione dell’impianto: Un’icona specifica segnala che il sistema è escluso o spento.
8. Programma JOLLY: Segnala l’attivazione di un programma temporaneo personalizzato.
9. Programma di RAFFRESCAMENTO: Un’icona dedicata indica che il sistema è in modalità raffrescamento.
10. Programma di RISCALDAMENTO: Mostra che il sistema è in modalità riscaldamento.
11. Funzione antigelo: Un’icona avverte che il sistema sta funzionando in modalità antigelo per proteggere l’impianto da temperature troppo basse.
12. Indicazione “ON”: Mostra che l’impianto è attualmente in funzione.
13. Fasce orarie di attivazione: Visualizza le fasce orarie consentite per l’attivazione dell’impianto in base alle normative (D.P.R. n. 412). I colori distinguono i livelli di comfort: rosso per il massimo comfort e azzurro per il risparmio energetico.

Comandi Esterni

14. Selezione modalità di funzionamento: Un comando dedicato consente di scegliere tra le modalità:
    • Manuale: Per impostare direttamente i parametri.
    • Automatica: Per seguire il programma predefinito.
15. Incremento: Pulsante per aumentare i valori relativi a temperatura, giorno, ora, e altri parametri configurabili.
16. Decremento: Pulsante per diminuire i valori relativi agli stessi parametri (temperatura, giorno, ora, ecc.).
17. Multifunzione: Pulsante utilizzato per svolgere diverse operazioni a seconda della modalità attiva, come confermare impostazioni o navigare tra opzioni.
18. Esclusione dell’impianto: Comando dedicato per disattivare temporaneamente il funzionamento dell’impianto.

Comandi Interni

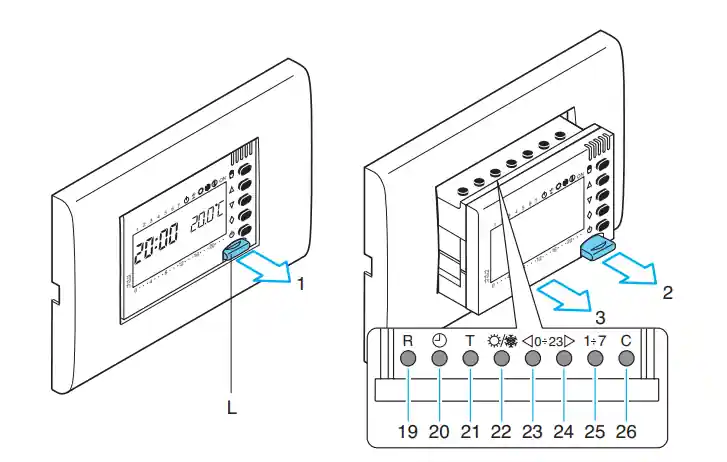

Per accedere ai comandi interni, è necessario estrarre la linguetta L e il corpo del termostato dal telaio seguendo le istruzioni illustrate

19. Reset (R): Pulsante per riportare il termostato BPT TH345 alle impostazioni di fabbrica o ripristinare il funzionamento in caso di malfunzionamenti.
20. Impostazione dell’orologio: Pulsante dedicato per regolare l’ora e sincronizzare l’orologio digitale.
21. Programmazione dei livelli di temperatura (T1÷T3):

• Configurazione dei tre livelli di temperatura.
• Impostazione del differenziale termico.
• Visualizzazione dei livelli di temperatura impostati.

22. Selezione programma di RAFFRESCAMENTO ( ) o di RISCALDAMENTO ( ): Permette di attivare una delle due modalità operative in base alla stagione o alle esigenze.
23. Decremento dell’ora (0÷23): Pulsante per ridurre l’ora nel grafico del programma giornaliero.
24. Incremento dell’ora (0÷23): Pulsante per aumentare l’ora nel grafico del programma giornaliero.
25. Selezione del giorno (1÷7): Pulsante per scegliere il giorno della settimana da configurare.
26. Copia programma (C): Comando per duplicare un programma giornaliero e applicarlo ad altri giorni.

Programmazione e impostazioni del BPT TH345

Impostare l’orario e il giorno corrente

1. Estrarre il corpo del cronotermostato BPT TH345 dal telaio.
2. Premere il pulsante dell’orologio; sul display lampeggiano i minuti.
3. Utilizzare i pulsanti + o – per regolare i minuti.
4. Premere nuovamente il pulsante dell’orologio; le ore iniziano a lampeggiare.
5. Regolare le ore con i pulsanti + o –.
6. Premere il pulsante per selezionare il giorno della settimana.
7. Utilizzare i pulsanti + o – per impostare il giorno corretto (1 = lunedì, 7 = domenica).
8. Premere il pulsante di conferma per salvare. Dopo 10 secondi di inattività, l’impostazione si memorizza automaticamente. Reinserire il corpo nel telaio.

Impostare i livelli di temperatura sul BPT TH345

Il cronotermostato BPT TH345 permette di programmare tre livelli di temperatura:

• T1 (basso): ideale per la notte o periodi di assenza (es. 16°C).
• T2 (intermedio): per mantenimento economico (es. 18°C).
• T3 (alto): per il massimo comfort, utilizzabile durante il giorno (es. 20°C).

1. Estrarre il corpo del cronotermostato.
2. Premere il pulsante T; sul display appare il livello T1.
3. Regolare la temperatura con i pulsanti + o –.
4. Premere il pulsante T per passare a T2 e successivamente a T3, regolando ciascun valore come desiderato.
5. Terminata la programmazione, il display tornerà al grafico principale. Reinserire il corpo nel telaio.

Programmare la settimana di riscaldamento

1. Estrarre il corpo del cronotermostato BPT TH345.
2. Premere il pulsante per selezionare il giorno (1 = lunedì, 7 = domenica).
3. Utilizzare i pulsanti 0-23 per spostare il cursore tra le ore.
4. Per ciascuna ora, selezionare il livello di temperatura desiderato (T1, T2, o T3) con i pulsanti + o –.
5. Proseguire fino a completare la programmazione per l’intera giornata.
6. Se il programma deve essere replicato in altri giorni, utilizzare il pulsante C per copiarlo.
7. Per programmare giorni diversi, selezionare il giorno successivo e ripetere i passaggi.
8. Reinserire il corpo nel telaio una volta completata la programmazione.

Regolare il differenziale termico nel BPT TH345

Il differenziale termico determina la sensibilità del sistema nel mantenere la temperatura impostata. Ad esempio, un valore di ±0,2°C avvia il riscaldamento quando la temperatura scende di 0,2°C sotto il valore impostato.

1. Estrarre il corpo del cronotermostato.
2. Premere il pulsante T fino a visualizzare il valore attuale del differenziale termico.
3. Regolare il valore con i pulsanti + o – (range da ±0,1°C a ±0,9°C).
4. Premere nuovamente il pulsante T o attendere 10 secondi per salvare l’impostazione.
5. Reinserire il corpo nel telaio.

Questa funzione è utile per adattare il cronotermostato a sistemi con diversa inerzia termica, come radiatori in ghisa o impianti a pavimento.

Esempi di programmazione

Il Cronotermostato BPT TH345 permette di programmare 3 livelli di temperatura. La seconda temperatura, vi può tornare utile a scopo di mantenimento durante la giornata. La programmazione si applica solo qualora abbiate un impianto a termosifoni (non adatto dunque per il riscaldamento a pavimento).

Segue un esempio di programmazione festiva (Sabato / Domenica) per chi è in attività lavorativa, oppure una giornata per persone in pensione, oppure per chi lavora in smartworking da casa.

Programma acceso tutto il giorno

In questo esempio di programmazione si ha l’accensione dell’impianto la mattina alle 6:00, Si permette dunque all’appartamento di raggiungere la temperatura di 18 gradi (T3) nel giro di un’ora. Alle 7:00 del mattino l’appartamento dovrebbe essere caldo e continua fino alle 22:00. Dalle 22:00 in poi l’impianto ritorna gradualmente a 16°C.

Di fatto, la percezione del freddo è maggiore se si sta fermi o se si hanno problemi di circolazione.

Programma con riduzione

Questo programma è molto simile ma riduce la temperatura diurna di un grado, utilizza quindi T2 che nell’esempio è impostata a 17°c, durante il giorno. Questo programma è utile ai fini del risparmio, se l’appartamento è abitato e si è in movimento.

Programma feriale per attivita lavorativa

Infine abbiamo un esempio di programmazione per il giorno feriale (Lun-ven) adatto per chi è in attività lavorativa, Permette di fare colazione al caldo e si concentra la sera.

Programma feriale con pausa pranzo

Che permette di scaldare la pausa pranzo.

Le temperature sono a vostra discrezione a seconda delle esigenze, gli esempi sono da adattare a seconda delle vs. necessità.

Installazione del BPT TH345

Il regolatore dovrebbe essere montato nella stanza di riferimento

• L’unità deve essere montata dove è più facile misurare la temperatura ambiente medie, lontano da irradiazione solare o fonti di freddo.
• L’unità deve essere posta lontano da fonti di disturbo ad esempio:
  • Non montare su superfici metalliche
  • Non montare vicino cavi elettrici, apparecchiature elettriche come PC, TV, forni a microonde, ecc.
  • Non montare l’unità in prossimità di pareti metalliche o elementi costruttivi a base di metallo

Manuale D’uso BPT TH345 in PDF

• Manuale di Istruzioni Termostato BPT TH 345 pdf in italiano
